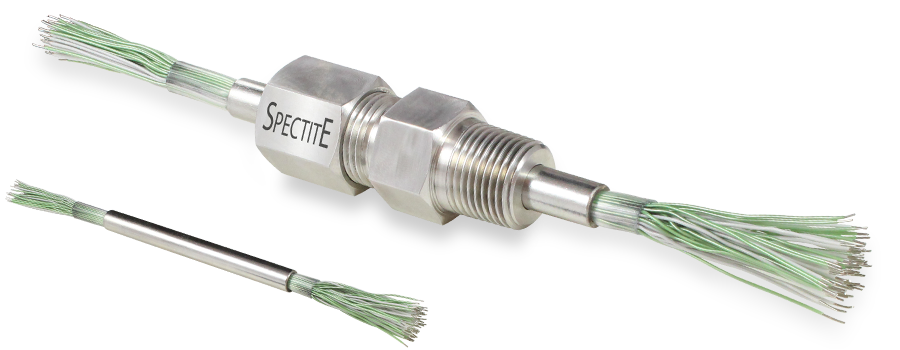

PTFE belső bevonatú rozsdamentes acélcső fogja körül a szigetelt vezetékeket. A tömítőcső rá van zsugorítva az áthaladó vezetékre, így biztosítva a szerelvény két oldala közti tömítettséget, mely nagyon hasznos lehet hőelemekhez, ellenállás-hőmérőkhöz és alacsonyfeszültségű alkalmazásokhoz. A tömítőcső általában PF vagy MF sorozat szerelvényeibe van beszerelve. Az áthaladó vezetékek száma a megrendelő által meghatározható.

A HF szerelvények összeszerelésekor nem használunk semmilyen gyantát vagy ragasztót, és mégis alkalmas olyan felhasználási területeken, ahol nem jöhet létre átszivárgás. A hőelempárok csak vezetékként vagy hőelemmé alakítva is kérhetők.

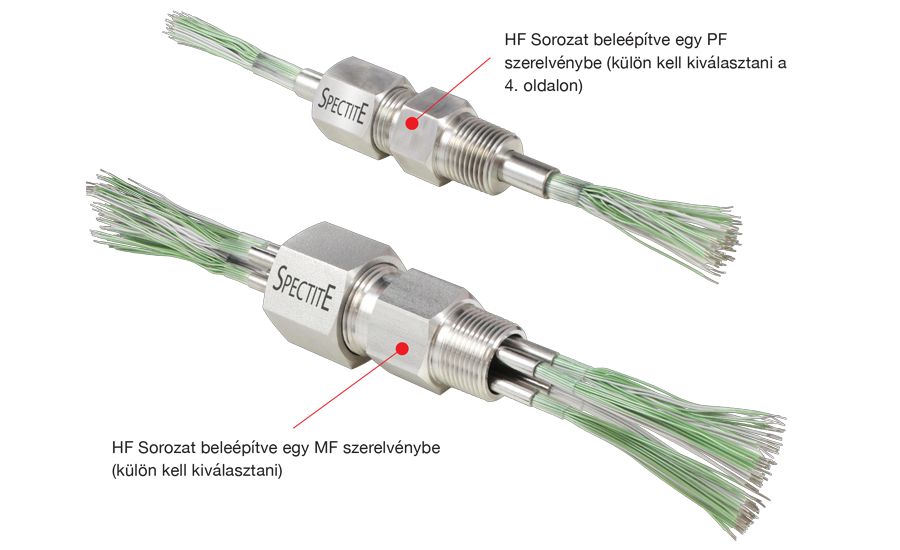

Egycsöves szerelvény beleépítve egy PF vagy PSF szerelvénybe, ami külön kiválasztandó
Többcsöves szerelvény beleépítve egy MF vagy MSF szerelvénybe, ami külön kiválasztandó
Időt, helyet és költséget takaríthat meg több vezeték egy szerelvényben történő átvezetésével
Több darab szigetelt vezeték tömített csőben történő átvezetéssel
Rozsdamentes acélcső (316L) gyanta és ragasztás nélkül
Réz- vagy hőelemvezetékekhez
Használható 100VDC-ig és 500mA-ig
Használati nyomástartomány: vákuumtól egészen 350-ig, alacsony szivárgási ráta mellett
Hőmérséklet-tartomány: -40°C... +125°C
4 csőméret, 12, 24, 40 vagy 60 24AWG réz vagy hőelem anyagú vezetékhez
ATEX / IECEx tanúsítvánnyal ellátott verzióban is. További információkért, kérjük vegye fel velünk a kapcsolatot

Hőelempárok Érpárok összefogva és számozva			RTD Vezetékek Összefogva és számozva Hármasával vagy Négyesével		Standard Réz "Triples" Hármanként összefogva és számozva, mely mindegyik 1 piros, 1 fehér és 1 egyéb színt tartalmaz (lásd lent)
Hőelem Típus	IEC 60584.3	ANSI MC96.1	3-vezetékes	4-vezetékes	Vezetékek Száma	12-vezetékes	24-vezetékes	40-vezetékes	60-vezetékes
Hőelem Típus	IEC	ANSI	RTD3	RTD4	Rendelési Kód	STD	STD	STD	STD
K	Zöld	Sárga	Piros	Piros	Triple 1	Sárga	Sárga	Sárga	Sárga
K	Fehér	Piros	Piros	Piros	Triple 2	Kék	Kék	Kék	Kék
T	Barna	Kék	Fehér	Fehér	Triple 3	Fekete	Fekete	Fekete	Fekete
T	Fehér	Piros		Fehér	Triple 4	Zöld	Zöld	Zöld	Zöld
J	Fekete	Fehér			Triple 5		Barna	Barna	Barna
J	Fehér	Piros			Triple 6		Lila	Lila	Lila
N	Rózsaszín	Narancs			Triple 7		Narancs	Narancs	Narancs
N	Fehér	Piros			Triple 8		Rózsaszín	Rózsaszín	Rózsaszín
R/S	Narancs	Fekete			Triple 9			Sárga	Sárga
R/S	Fehér	Piros			Triple 10			Kék	Kék
E	Lila	Lilac			Triple 11			Fekete	Fekete
E	Fehér	Piros			Triple 12			Zöld	Zöld
					Triple 13			Barna	Barna
Műszerpárak					Triple 14				Lila
Érpárok összefogva és számozva					Triple 15				Narancs
Anyag	Rendelési Kód	Színek			Triple 16				Rózsaszín
Réz	CU2	Piros			Triple 17				Sárga
		Fehér			Triple 18				Kék
Egyéb színkombinációk igénye esetén kérem, vegye fel velünk a kapcsolatot					Triple 19				Fekete
					Triple 20				Zöld

Vezetékek Száma / Csőméret (mm)
Típus	HF12	HF24	HF40	HF60
Vezetékek Száma	12	24	40	60
Csőátmérő (mm)	4.5	6.0	8.0	10.0
Csőhossz (mm)	80	100	100	100

Ajánlatkérő Lap - Kötegelő Átvezető Szerelvények Csőben akár 60 vezetékig is

1. Átvezető Típusa

2. Vezetékek száma és Anyaga²

3. Elem Átmérő

3. Vezetékhossz ANYA OLDALON¹

4. Vezetékhossz BESZERELÉS OLDALON¹

5. Színkód

6. Kért Mennyiség

A vezetékek hossza az átmenő cső két végétől számítandó és nem tartalmazza a cső kiálló részének hosszát. A cső hossza a lenti táblázatban látható.
Ez a szám a tényleges, egyéni vezetékek számát jelöli, melyek akár egyszerű rézvezetékek vagy hőelemvezetők is lehetnek. A HF szerelvénycsalád mindegyik tagja kérhető rézvezeték és hőelemvezetékpárok tetszőleges kombinációjával.
