Series BSF Vákuumos és Nagynyomású Tömített Átvezetők Csapágyhőmérőkhöz
Tanácsra van szüksége az
Átvezető kiválasztásához?
Lépjen kapcsolatba mérnökeink egyikével a
06-1-421-5133-as telefonszámon, vagy küldjön nekü emailt

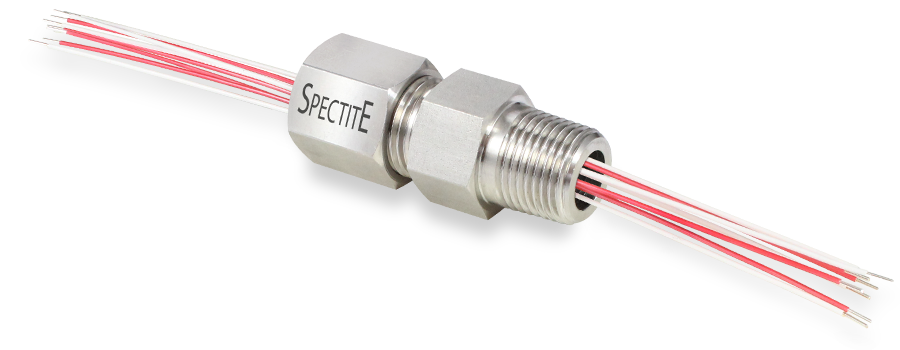

Ezeket az átvezetőket csapágy-érzékelőkhöz tervezték, ahol az érzékelők vagy a műszerek vezetékei olajjal találkozhatnak, ezek megakadályozzák, hogy az olaj a érzékelő vezetékei mentén kijuthassanak a csapágyházból.
Gyakori alacsony nyomású alkalmazások közé tartozik érzékelő vezetékeinek tömítése motorokban, szivattyúkban, generátorokban, stb. és egyéb más érzékelőkéi, ha azok vezetékei egy tokozatból lépnek ki.
A BSF sorozat 32AWG (0.2mm) és 20AWG (0.8mm) közti vezetékek tömítésére alkalmas. A szerelvényház háromféle (2...4) foglalattal kérhető: 1/4”, 1/2” és 1", mind BSPT (kúpos csőmenet / DIN 2999 „R” menet), vagy NPT menettel, de akár ISO, SAE és UNF menettel is.
Spectite® szerelvények könnyen össze- és beszerelhetők. Az áthaladó elem(ek) könnyen pozícionálhatók, eltávolíthatóak és kicserélhetőek, ha a szerelvény nincs nyomás alatt.
- Szigetelt vezetékek tömítésére
- Állítható benyúlási hossz
- Három szerelvénytest méret
- 0,5mm és 3,5mm közti külső átmérőjű vezetékekhez alkalmazható
- Használati nyomástartomány: vákuumtól egészen 3 bar-ig
- Hőmérséklet-tartomány: -40°C... +225°C

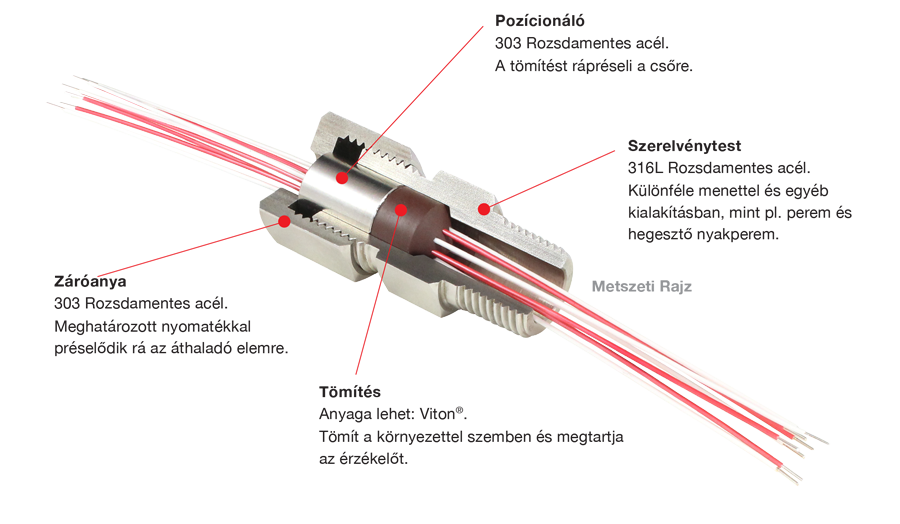

- 316L Rozsdamentes acél érintkező részek (lásd Metszeti Rajz)
- Újrahasználható és cserélhető belső alkatrészek
| A Kialakítás | B Kialakítás | Hegeszthető Nyakperem | Peremek |
|---|---|---|---|
 |
 |
 |
 |
| Standard Fitting egy menetes folyamatcsatlakozással. | Lehetővé teszi hogy a szerelvényt a folyamatunk ellentétes oldalán menetesen rögzítsük pl. csatlakozófejhez vagy csőbe. | Menet nélkül is szállíthatjuk, hegesztéssel történő állandó beépítéshez. A rendelési kódban a menetméretnél a 'WELD' szót kérjük feltüntetni. | A beszereléshez illesztő karimához való csatlakoztatáshoz, see Perem Részletei s for details of the flanges available as standard. |
| 2-ás Méret (1/4" vagy azzal egyenértékű Menet) | 3-ás Méret (1/2" vagy azzal egyenértékű Menet) | 4-ás Méret (3/4" vagy azzal egyenértékű Menet) |
|---|---|---|
| Standard Menet Méretek | Standard Menet Méretek | Standard Menet Méretek |
| 1/4" BSPT, 1/4" BSPP, 1/4" NPT | 1/2" BSPT, 1/2" BSPP, 1/2" NPT | 3/4" BSPT, 3/4" BSPP, 3/4" NPT |
| Alternatív Menet Méretek | Alternatív Menet Méretek | Alternatív Menet Méretek |
| M10x1.0, 7/16" UNF-20 | 3/8" BSPT, 3/8" BSPP, 3/8" NPT | M22x1.5, 3/4" SAE-16, 7/8" UNF-14 |
| M12x1.5, 1/2" UNF-20 | M14x1.5, 7/16" SAE-20, 9/16" UNF-18 | M24x2.0, 7/8" SAE-14, 1" UNF-14 |
| M16x1.5, 1/2" SAE-20, 5/8" UNF-18 | ||
| M20x1.5, 9/16" SAE-24, 3/4" UNF-16 |
| Tömítőanyag | Kód | Szín | Illusztráció | Üzemi hőmérséklet-tartomány | Újrahasználható | Anyagjellemzők |
|---|---|---|---|---|---|---|
| Viton® | V | Barna |  |
-40°C... +225°C (átmenetileg +285°C-ig is) |
Yes | Fluoroelasztomer. Ellenáll a szénhidrogéneknek, korrózióképző vegyszereknek és petróleumnak. Ellenáll az olajnak, oldószernek, folyadékoknak és az ipari maróanyagoknak. Mechanikai jellemzőit magas hőmérsékleten is megtartja. |
| A Kialakítás | Leírás | B Kialakítás | Leírás |
|---|---|---|---|
 STANDARD |
Standard Fitting egy menetes folyamatcsatlakozással. |  |
Standard Fitting B Kialakítású menetes záróanyával védőcsőbe/csatlakozófejbe vagy tokozatba való csatlakozáshoz. A menet a folyamatcsatlakozással megegyező, hacsak másképp nincs megadva. Eltérő menet igénye esetén a ‘B’ betű után kérjük megadni, pl.: Ha B anya hegesztő peremmel együtt van, akkor a menetet kérjük megadni. |
| Kialakítás | Példa | Rendelési Kód | Maximális Szerelvénytest | Külső Átmérő | Vastagság |
|---|---|---|---|---|---|
| KF PEREM |  |
KF16 | 2-ás Méret | 30mm | 5.08mm |
| KF25 | 3-ás Méret | 40mm | 5.08mm | ||
| KF40 | 5-ás Méret | 55mm | 5.08mm | ||
| KF50 | 5-ás Méret | 75mm | 5.08mm | ||
| CF PEREM | |
DN16CF | 3-ás Méret | 33.8mm | 7.6mm |
| DN25CF | 4-ás Méret | 54.0mm | 11.9mm | ||
| DN35-40CF | 5-ás Méret | 69.9mm | 12.7mm | ||
| DN50CF | 5-ás Méret | 85.7mm | 16.0mm | ||
| DN63CF | 5-ás Méret | 114.3mm | 17.3mm |
A CF peremek nem forgatható (rögzített) típusúak, és megfelelnek az ISO3669-2017 szabványnak.
A KF peremek kompatibilisek az ISO 2861 szabvány előírásaival.
Kérésre sok más típusú karima is elérhető (DIN, JIS, ANSI stb.), részletekért forduljon a TC Kft.-hez
Test Mérete, Szerelvénytest Méret, Nyomáshatár 1 és elérhető Furatátmérők BSPT, BSPP és NPT Menetekhez2
| Test Mérete | Elemek száma | 2-ás Méret (1/4") | Elemek száma | 3-ás Méret (1/2") | Elemek száma | 4-ás Méret (3/4") | |
|---|---|---|---|---|---|---|---|
| Tömítés | V | V | V | ||||
| Wire Size (dia)3 | A maximális nyomáshatár (bar 20°C-on ) minden tömítési anyaghoz és elemmérethez fel van tüntetve1. A megadott nyomáshatárok tájékoztató jellegűek, a felhasználó mérlegelésén múlik, hogy megfelelnek-e a konkrét felhasználási feladatra. |
||||||
| Minimum | Maximum | ||||||
| 0.5mm | 1.5mm | 2... 4 | 3 bar | 2 to 8 | 3 bar | 2 to 14 | 3 bar |
| 1.8mm | 2.8mm | 2... 4 | 2 to 8 | ||||
| 2.9mm | 3.5mm | 2... 6 | |||||
- A fenti javasolt nyomáshatárok 20°C-on értendők. A Spectite® átvezetéseket úgy terveztük, hogy hatékony tömítést biztosítsanak az átmenő elemeken és meggátolják azokat a nyomás és vákuum okozta mozgástól. Javasolt beépítési gyakorlat az elemek további mechanikus rögzítése, ha a nyomáskülönbség meghaladja az átmenő vezetőnyomás értékének 50%-át 20°C-on. A hőmérséklet növekedése a maximális nyomáshatár csökkenését eredményezheti. A megadott nyomáshatárok tájékoztató jellegűek, a felhasználó mérlegelésén múlik, hogy megfelelnek-e a konkrét felhasználási feladatra.
- Ezektől eltérő menetkialakításra lehetőség van.
- Az általános ipari felhasználáskor leggyakrabban előforduló elemátmérőket tüntettük fel. Lehetőség van az adott szerelvényméretre vonatkozó legkisebb és legnagyobb elemátmérők közötti bármilyen furatátmérő elkészítésére.
| 2-ás Méret (1/4" vagy azzal egyenértékű Menet) | 3-ás Méret (1/2" vagy azzal egyenértékű Menet) | 4-ás Méret (3/4" vagy azzal egyenértékű Menet) |
|---|---|---|
 |
 |
 |
