Series ASF Vákuumos és Nagynyomású Tömített Átvezetők Autokláv Érzékelőkhöz
Tanácsra van szüksége az
Átvezető kiválasztásához?
Lépjen kapcsolatba mérnökeink egyikével a
06-1-421-5133-as telefonszámon, vagy küldjön nekü emailt

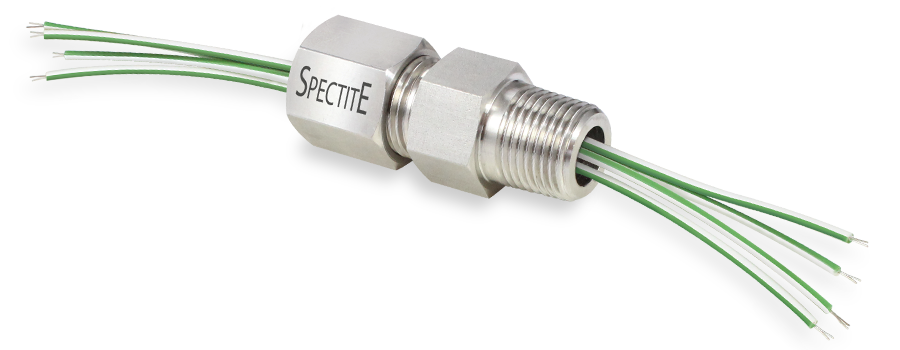

Ezek az átvezető szerelvények sterilizálókban vagy autoklávokban hasznosak, több darab érzékelő vagy kábel megfelelő tömítését biztosítják.
Az ASF sorozat olyan PTFE szigetelésű hőelemkábel átvezetésére szolgál, amelyik gáz-, gőz-és vízálló kialakítású, mert egy közös szigetelésen belül halad a hőelem két vezetője. K, J, T és N hőelem típusban választható.
A szerelvényház háromféle (2...4) foglalattal kérhető: 1/4”, 1/2" és 3/4”, mind BSPT (kúpos csőmenet / DIN 2999 „R” menet), vagy NPT menettel, de akár ISO, SAE és UNF menettel is
Spectite® szerelvények könnyen össze- és beszerelhetők. Az áthaladó elem(ek) könnyen pozícionálhatók, eltávolíthatóak és kicserélhetőek, ha a szerelvény nincs nyomás alatt.
A hőelempárok csak vezetékként vagy hőelemmé alakítva is kérhetők. További információkért keressen minket.
- Közös szigetelésú PTFE hőelemkábelhez
- Az elem bemerülési hossza könnyedén beállítható
- Három szerelvénytest méret
- Használati nyomástartomány: vákuumtól egészen 3 bar-ig
- Hőmérséklet-tartomány: -40°C... +225°C
- 316L Rozsdamentes acél érintkező részek (lásd fenti ábra)

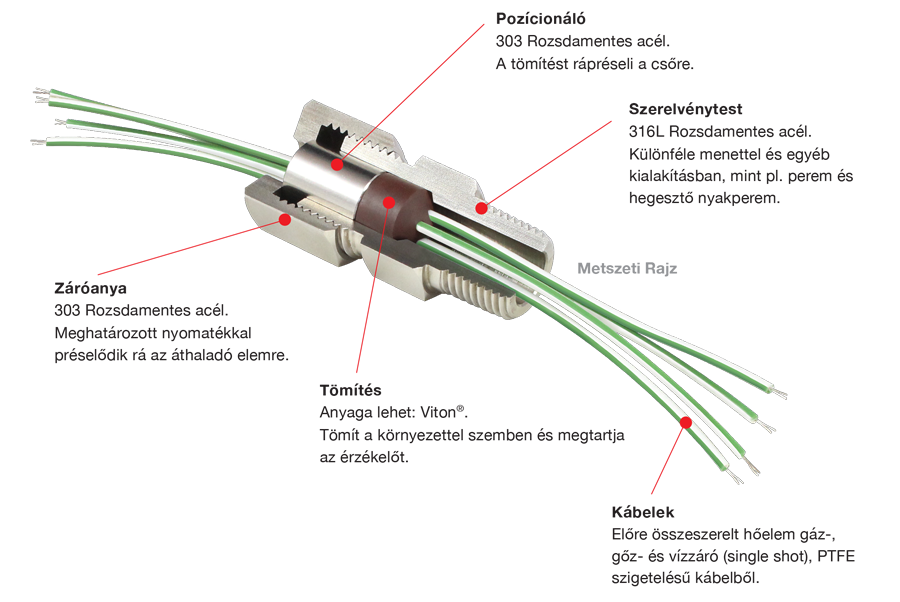

- 316L Rozsdamentes acél érintkező részek (lásd Metszeti Rajz)
- Újrahasználható és cserélhető belső alkatrészek
| A Kialakítás | B Kialakítás | Hegeszthető Nyakperem | Peremek |
|---|---|---|---|
 |
 |
 |
 |
| Standard Fitting egy menetes folyamatcsatlakozással. | Lehetővé teszi hogy a szerelvényt a folyamatunk ellentétes oldalán menetesen rögzítsük pl. csatlakozófejhez vagy csőbe. | Menet nélkül is szállíthatjuk, hegesztéssel történő állandó beépítéshez. A rendelési kódban a menetméretnél a 'WELD' szót kérjük feltüntetni. | A beszereléshez illesztő karimához való csatlakoztatáshoz, see Perem Részletei s for details of the flanges available as standard. |

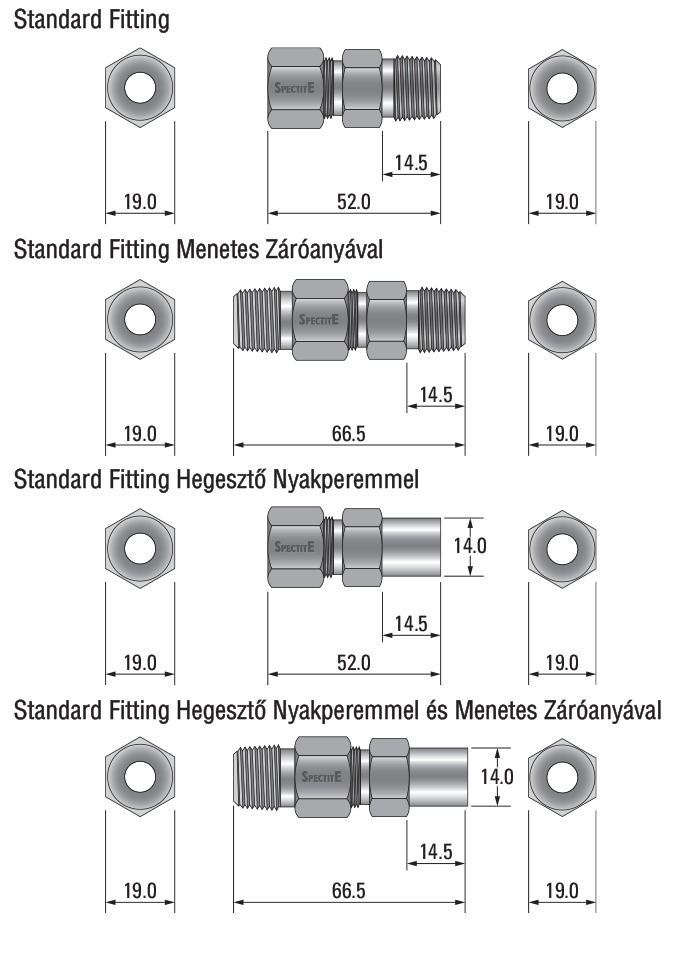

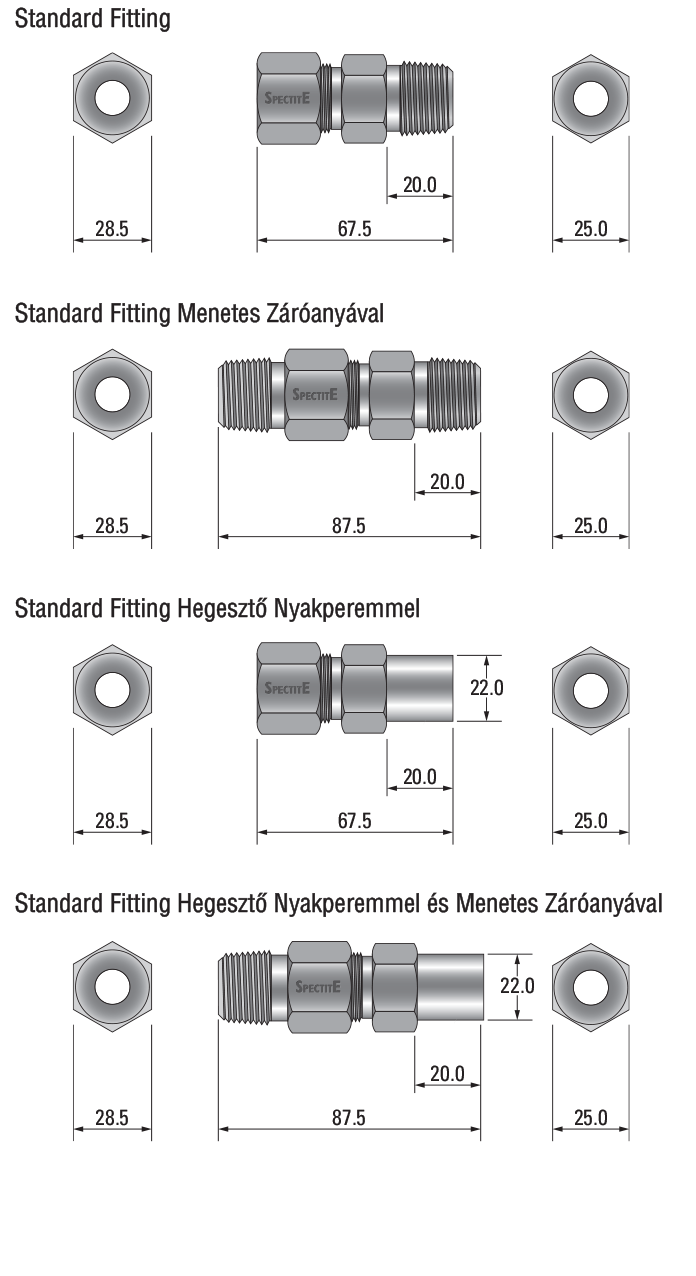

| 2-ás Méret (1/4" vagy azzal egyenértékű Menet) | 3-ás Méret (1/2" vagy azzal egyenértékű Menet) | 4-ás Méret (3/4" vagy azzal egyenértékű Menet) |
|---|---|---|
| Standard Menet Méretek | Standard Menet Méretek | Standard Menet Méretek |
| 1/4" BSPT, 1/4" BSPP, 1/4" NPT | 1/2" BSPT, 1/2" BSPP, 1/2" NPT | 3/4" BSPT, 3/4" BSPP, 3/4" NPT |
| Alternatív Menet Méretek | Alternatív Menet Méretek | Alternatív Menet Méretek |
| M10x1.0, 7/16" UNF-20 | 3/8" BSPT, 3/8" BSPP, 3/8" NPT | M22x1.5, 3/4" SAE-16, 7/8" UNF-14 |
| M12x1.5, 1/2" UNF-20 | M14x1.5, 7/16" SAE-20, 9/16" UNF-18 | M24x2.0, 7/8" SAE-14, 1" UNF-14 |
| M16x1.5, 1/2" SAE-20, 5/8" UNF-18 | ||
| M20x1.5, 9/16" SAE-24, 3/4" UNF-16 |
| Tömítőanyag | Kód | Szín | Illusztráció | Üzemi hőmérséklet-tartomány | Újrahasználható | Anyagjellemzők |
|---|---|---|---|---|---|---|

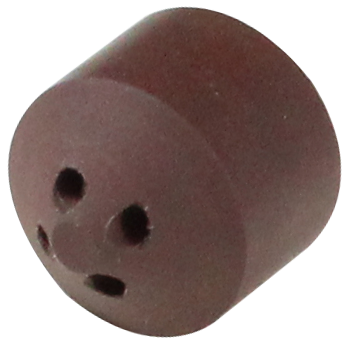

| Viton® | V | Barna |  |
-40°C... +225°C (átmenetileg +285°C-ig is) |
Yes | Fluoroelasztomer. Ellenáll a szénhidrogéneknek, korrózióképző vegyszereknek és petróleumnak. Ellenáll az olajnak, oldószernek, folyadékoknak és az ipari maróanyagoknak. Mechanikai jellemzőit magas hőmérsékleten is megtartja. |
| A Kialakítás | Leírás | B Kialakítás | Leírás |
|---|---|---|---|
 STANDARD |

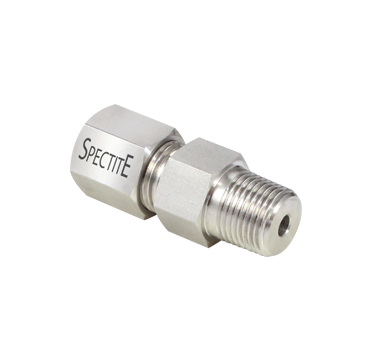

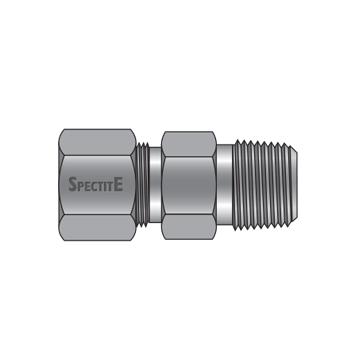

Standard Fitting egy menetes folyamatcsatlakozással. |  |

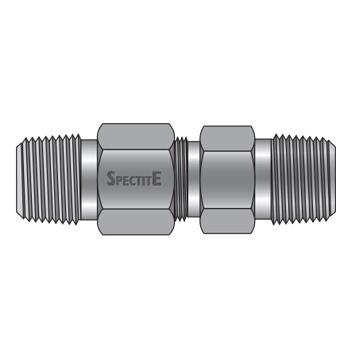

Standard Fitting B Kialakítású menetes záróanyával védőcsőbe/csatlakozófejbe vagy tokozatba való csatlakozáshoz. A menet a folyamatcsatlakozással megegyező, hacsak másképp nincs megadva. Eltérő menet igénye esetén a ‘B’ betű után kérjük megadni, pl.: Ha B anya hegesztő peremmel együtt van, akkor a menetet kérjük megadni. |
| Kialakítás | Példa | Rendelési Kód | Maximális Szerelvénytest | Külső Átmérő | Vastagság |
|---|---|---|---|---|---|

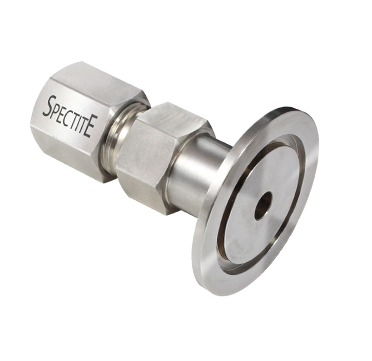

| KF PEREM |  |
KF16 | 2-ás Méret | 30mm | 5.08mm |
| KF25 | 3-ás Méret | 40mm | 5.08mm | ||
| KF40 | 5-ás Méret | 55mm | 5.08mm | ||
| KF50 | 5-ás Méret | 75mm | 5.08mm | ||

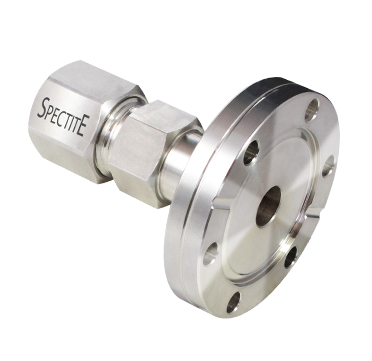

| CF PEREM | |
DN16CF | 3-ás Méret | 33.8mm | 7.6mm |
| DN25CF | 4-ás Méret | 54.0mm | 11.9mm | ||
| DN35-40CF | 5-ás Méret | 69.9mm | 12.7mm | ||
| DN50CF | 5-ás Méret | 85.7mm | 16.0mm | ||
| DN63CF | 5-ás Méret | 114.3mm | 17.3mm |
A CF peremek nem forgatható (rögzített) típusúak, és megfelelnek az ISO3669-2017 szabványnak.
A KF peremek kompatibilisek az ISO 2861 szabvány előírásaival.
Kérésre sok más típusú karima is elérhető (DIN, JIS, ANSI stb.), részletekért forduljon a TC Kft.-hez
Test Mérete, Szerelvénytest Méret, Nyomáshatár 1 és elérhető Furatátmérők BSPT, BSPP és NPT Menetekhez2
| Test Mérete | Elemek száma | 2-ás Méret (1/4") | Elemek száma | 3-ás Méret (1/2") | Elemek száma | 4-ás Méret (3/4") | |
|---|---|---|---|---|---|---|---|
| Tömítés | V | V | V | ||||
| Vezeték Méret Ø 3 | The maximum guide pressure value (in bar) at 20°C is shown for each sealant material according to element size1. These ratings are a guide and the suitability of any of the products described herein for a particular application is entirely at the discretion of the purchaser as being the best judge for that particular application. |
||||||
| Vezető | Huzal | ||||||
| 0.376mm | 2.3mm | 1... 4 | 3 bar | 1... 8 | 3 bar | 1... 24 | 3 bar |
- A fenti javasolt nyomáshatárok 20°C-on értendők. A Spectite® átvezetéseket úgy terveztük, hogy hatékony tömítést biztosítsanak az átmenő elemeken és meggátolják azokat a nyomás és vákuum okozta mozgástól. Javasolt beépítési gyakorlat az elemek további mechanikus rögzítése, ha a nyomáskülönbség meghaladja az átmenő vezetőnyomás értékének 50%-át 20°C-on. A hőmérséklet növekedése a maximális nyomáshatár csökkenését eredményezheti. A megadott nyomáshatárok tájékoztató jellegűek, a felhasználó mérlegelésén múlik, hogy megfelelnek-e a konkrét felhasználási feladatra.
- Ezektől eltérő menetkialakításra lehetőség van.
- Each pre-installed element is a single PTFE standard autoclave thermocouple cable - see Cable Details.
Blank (undrilled) sealants are also available for series ASF feedthroughs. When a blank sealant is required, the word 'Blank' should be inserted in the order code instead of an element diameter.
Feedthroughs with blank sealants are not pressure rated.

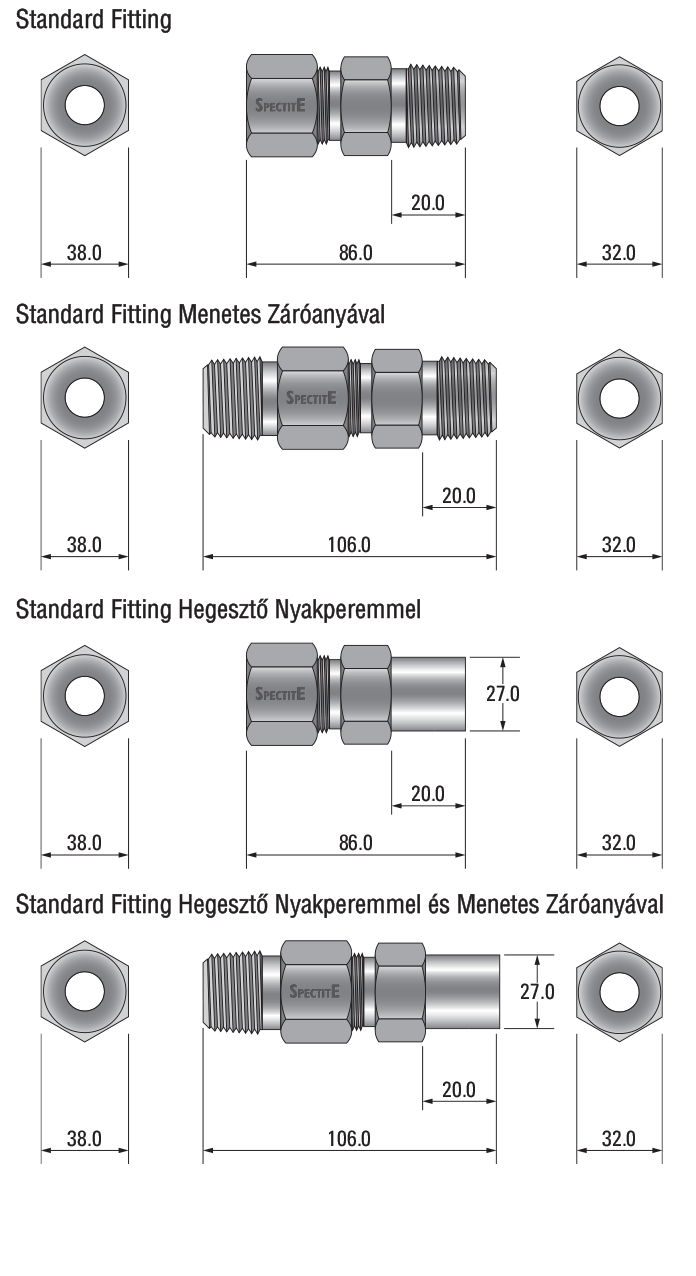

| 2-ás Méret (1/4" vagy azzal egyenértékű Menet) | 3-ás Méret (1/2" vagy azzal egyenértékű Menet) | 4-ás Méret (3/4" vagy azzal egyenértékű Menet) |
|---|---|---|
 |
 |
 |
| Illusztráció | Leírás | Színkódok |
|---|---|---|
 |

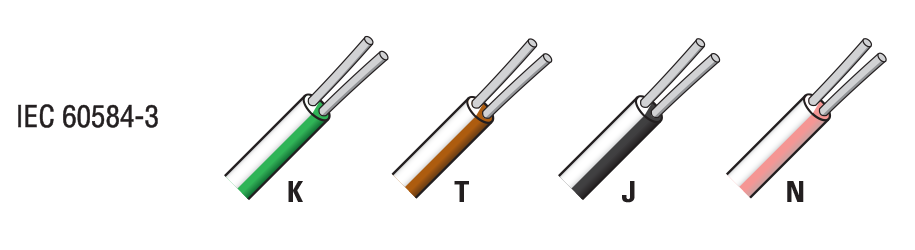

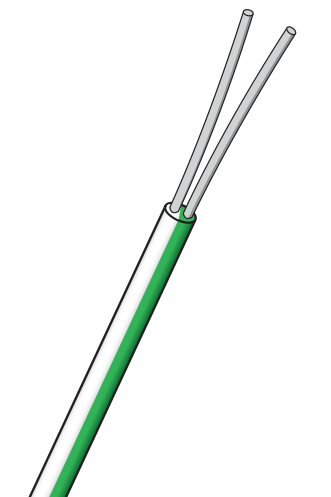

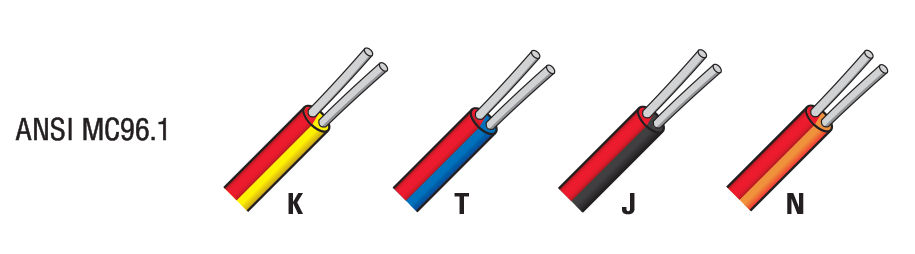

Egy közös PTFE szigetelésben futó két 1/0.376mm (27AWG) átmérőjű hőelemhuzal (2.3mm-es külső átmérőjű kör kialakítású kábel). K, J, T és N típusban választható. A közös szigetelésű PTFE kábeleink gáz-, gőz- és vízállóak, így ideálisak autoklávokban való használatra. Alapból IEC szerinti színkóddal kérhetőek, de ANSI-ra is van lehetőség. |
 |
 |
