PSF Sorozat Osztott, Vákuumos és Nagynyomású Átvezetők Egy Érzékelőhöz

Tanácsra van szüksége az
Átvezető kiválasztásához?

Lépjen kapcsolatba mérnökeink egyikével a
06-1-421-5133-as telefonszámon, vagy küldjön nekü emailt

A PSF Sorozat olyan, mint a PF sorozat, de osztott belső részeket tartalmaz.

Ez a szerelvénycsalád megkönnyíti a beépítést akkor, ha az átmenő darab átmérője nagyobb a bemenő oldalon, mint a tömítő oldalon. Például érzékelők, melyek csatlakozóval vannak szerelve.

A szerelvényház négyféle foglalattal kérhető: 1/4”, 1/2”, 3/4” és 1", mind BSPT (kúpos csőmenet / DIN 2999 „R” menet), vagy NPT menettel.

Spectite® szerelvények könnyen össze- és beszerelhetők. Az áthaladó elem(ek) könnyen pozícionálhatók, eltávolíthatóak és kicserélhetőek, ha a szerelvény nincs nyomás alatt.

  • Egyedi elemek könnyen cserélhetőek anélkül, hogy teljesen szétszerelnénk a fittinget

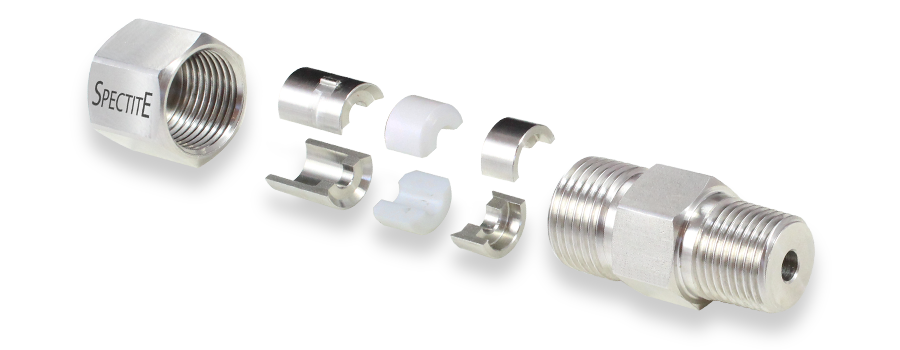

  • A belső részek - pozícionáló, tömítés és fészek - több darabból állnak, így megkönnyítve a csatlakozós vagy nagyobb átmérőjű elemek beépítését
  • 1,0mm és 19,05mm közti átmérőjű elemekhez alkalmazható
  • Használati nyomástartomány: vákuumtól egészen 670 bar-ig
  • Hőmérséklet-tartomány: -200°C... +870°C

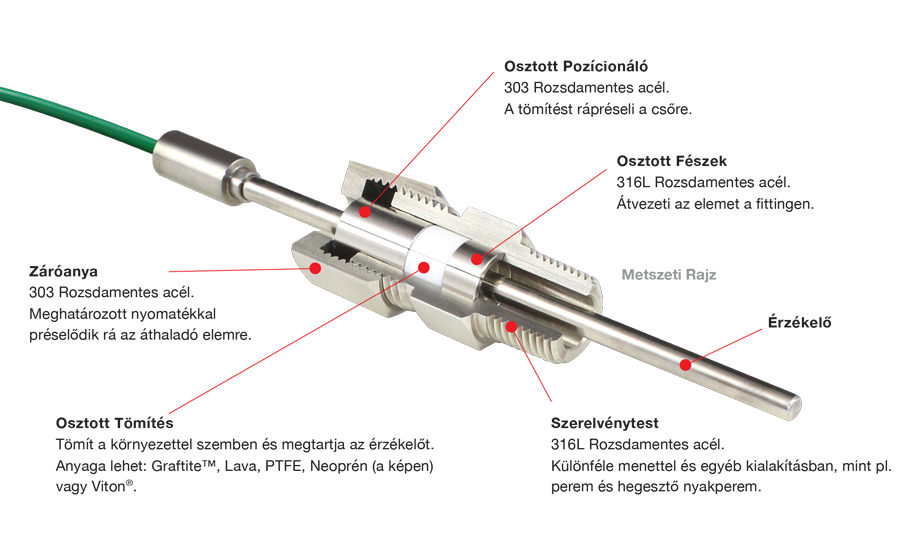

  • 316L Rozsdamentes acél érintkező részek (lásd Metszeti Rajz)
  • Többféle tömítőanyag választható
  • Állítható benyúlási hossz
  • Újrahasználható fitting - belső komponensek cserélhetőek
A Kialakítás B Kialakítás Hegeszthető Nyakperem Peremek
Standard Fitting egy menetes folyamatcsatlakozással. Lehetővé teszi hogy a szerelvényt a folyamatunk ellentétes oldalán menetesen rögzítsük pl. csatlakozófejhez vagy csőbe. Menet nélkül is szállíthatjuk, hegesztéssel történő állandó beépítéshez. A rendelési kódban a menetméretnél a 'WELD' szót kérjük feltüntetni. A beszereléshez illesztő karimához való csatlakoztatáshoz, see Perem Részletei s for details of the flanges available as standard.
2-ás Méret (1/4" vagy azzal egyenértékű Menet) 3-ás Méret (1/2" vagy azzal egyenértékű Menet) 4-ás Méret (3/4" vagy azzal egyenértékű Menet)
Standard Menet Méretek Max. Csőátmérő Standard Menet Méretek Max. Csőátmérő Standard Menet Méretek Max. Csőátmérő
1/4" BSPT, 1/4" BSPP, 1/4" NPT 6.35mm 1/2" BSPT, 1/2" BSPP, 1/2" NPT 10.0mm 3/4" BSPT, 3/4" BSPP, 3/4" NPT 19.05mm
Alternatív Menet Méretek Max. Csőátmérő Alternatív Menet Méretek Max. Csőátmérő Alternatív Menet Méretek Max. Csőátmérő
M10x1.0, 7/16" UNF-20 6.35mm 3/8" BSPT, 3/8" BSPP, 3/8" NPT 10.0mm M22x1.5, 3/4" SAE-16, 7/8" UNF-14 19.05mm
M12x1.5, 1/2" UNF-20 6.35mm M14x1.5, 7/16" SAE-20, 9/16" UNF-18 10.0mm M24x2.0, 7/8" SAE-14, 1" UNF-14 19.05mm
  M16x1.5, 1/2" SAE-20, 5/8" UNF-18 10.0mm
M20x1.5, 9/16" SAE-24, 3/4" UNF-16 10.0mm

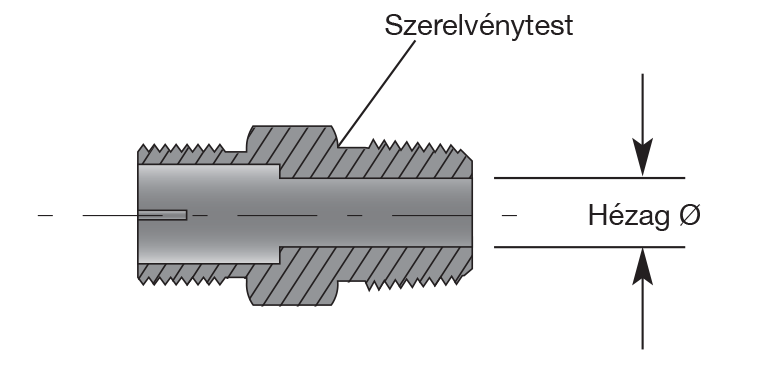

5-ás Méret (1" vagy azzal egyenértékű Menet)   Hézagméretek az osztott belső részekhez
Standard Menet Méretek Max. Csőátmérő
1" BSPT, 1" BSPP, 1" NPT 25.4mm
Alternatív Menet Méretek Max. Csőátmérő
M27x2.0, 1+3/16" SAE-12, 1" UNF-14 25.4mm Test Mérete Max. Hézag Mérete
M33x2.0, 1+5/8" SAE-12, 1+1/8" UNF-14 25.4mm 2-ás Méret (1/4") 8.2mm Ø
    3-ás Méret (1/2") 12.2mm Ø
    4-ás Méret (3/4") 20.2mm Ø
    5-ás Méret (1") 25.6mm Ø

Tömítőanyag Kód Szín Illusztráció Üzemi hőmérséklet-tartomány Újrahasználható Anyagjellemzők

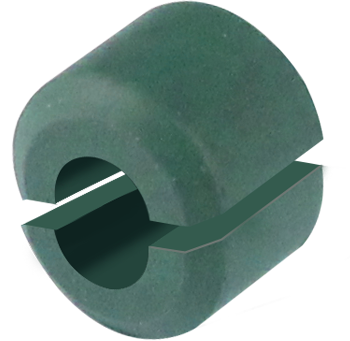

Neoprén N Zöld -40°C... +90°C Yes Kloroprén polimerizációjával előállított szintetikus gumi. A polimer rugalmas tulajdonságait a vulkanizálás javítja. Sokkal jobban ellenáll a hőnek, a fénynek, az oxidációnak és a petróleumnak, mint a közönséges gumi.

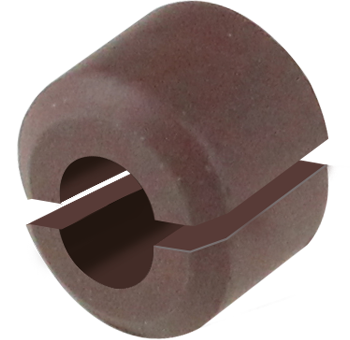

Viton® V Barna -40°C... +225°C
(átmenetileg +285°C-ig is)		 Yes

Fluoroelasztomer. Ellenáll a szénhidrogéneknek, korrózióképző vegyszereknek és petróleumnak. Ellenáll az olajnak, oldószernek, folyadékoknak és az ipari maróanyagoknak. Mechanikai jellemzőit magas hőmérsékleten is megtartja.

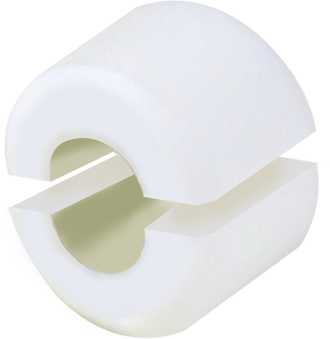

PTFE T Fehér -200°C... +250°C Yes Politetrafluóretilén. FDA által (Title 21-CFR 17. 1550) és Pharmacopoeia Class VI. által jóvűáhagyva. Sima, nem nedvesedő, hidrofób felülettel rendelkezik, amelyek ellenállnak a biofilm felhalmozódásának és a szilárd anyagok közül a legalacsonyabb súrlódási tényezővel bír. Hőátadó képessége rossz.

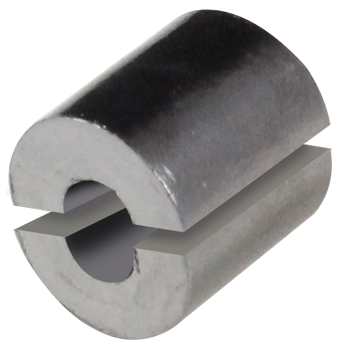

Graftite™ G Szürke/Fekete -200°C... +550°C
(+870°C-ig redukáló közegben)		 No 98%-os tisztaságú grafit. Gázok és folyadékok számára áthatolhatatlan. Nedves közegben is használható és felülete nem válik 'nedvessé' olvadt fémek vagy sók hatására. Azbesztmentes. Nem jellemző rá az elöregedés és ridegség. Jól ellenáll a hősokknak. Elektromosan vezető anyag.

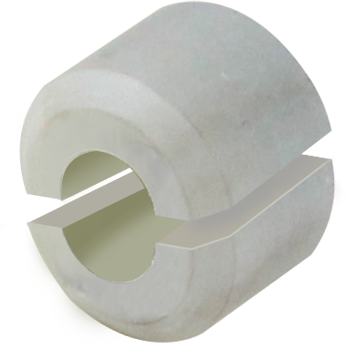

Lava L Kőszürke -200°C... +870°C No

Természetes magnézium-szilikát (szappankő, szteatit vagy kőzettalkum). Összenyomva porrá törik. Nedvszívó. Porózus könnyű gázok számára. Nem alkalmas folyékony közegekhez és a legtöbb vákuumos alkalmazáshoz.

Egyéb tömítő anyagok is kaphatóak. Kérjük, hívjon minket és mi segítünk kiválasztani az Önnek megfelelő tömítést.
A Kialakítás Leírás B Kialakítás Leírás

STANDARD		 Standard Fitting egy menetes folyamatcsatlakozással.

Standard Fitting B Kialakítású menetes záróanyával védőcsőbe/csatlakozófejbe vagy tokozatba való csatlakozáshoz. A menet a folyamatcsatlakozással megegyező, hacsak másképp nincs megadva.

Eltérő menet igénye esetén a ‘B’ betű után kérjük megadni, pl.:
PSF2 - 1/4" BSPP - 1.5 - G - B NPT

Ha B anya hegesztő peremmel együtt van, akkor a menetet kérjük megadni.
Kialakítás Példa Rendelési Kód Maximális Szerelvénytest Külső Átmérő Vastagság
KF PEREM KF16 2-ás Méret 30mm 5.08mm
KF25 3-ás Méret 40mm 5.08mm
KF40 5-ás Méret 55mm 5.08mm
KF50 5-ás Méret 75mm 5.08mm
CF PEREM DN16CF 3-ás Méret 33.8mm 7.6mm
DN25CF 4-ás Méret 54.0mm 11.9mm
DN35-40CF 5-ás Méret 69.9mm 12.7mm
DN50CF 5-ás Méret 85.7mm 16.0mm
DN63CF 5-ás Méret 114.3mm 17.3mm
Az összes perem 304L rozsdamentes acélból készül alapból. Higiéniai és élelmiszeripari karimák is kaphatók – további részletekért forduljon hozzánk.
A CF peremek nem forgatható (rögzített) típusúak, és megfelelnek az ISO3669-2017 szabványnak.
A KF peremek kompatibilisek az ISO 2861 szabvány előírásaival.
Kérésre sok más típusú karima is elérhető (DIN, JIS, ANSI stb.), részletekért forduljon a TC Kft.-hez

Test Mérete, Szerelvénytest Méret, Nyomáshatár 1 és elérhető Furatátmérők BSPT, BSPP és NPT Menetekhez2

Test Mérete 2-ás Méret (1/4") 3-ás Méret (1/2") 4-ás Méret (3/4") 5-ás Méret (1")
Tömítés
G L N T V G L N T V G L T V G L T V
Elem mérete (átm.)3 A maximális nyomáshatár (bar 20°C-on ) minden tömítési anyaghoz és elemmérethez fel van tüntetve1.
A megadott nyomáshatárok tájékoztató jellegűek, a felhasználó mérlegelésén múlik, hogy megfelelnek-e a konkrét felhasználási feladatra.
coll mm
0.040 1.0 480 480 300 210 450
0.059 1.5
0.062 1.59
0.080 2.0 480 610 180 80 180
0.118 3.0 500 670 100 100 100
0.125 3.2
0.157 4.0 260 590 100 50 150
0.177 4.5
0.187 4.76
0.236 6.0 230 500 80 40 120 330 100 130 50 140 50 100 20 100
0.250 6.35
0.312 8.0   70 90 80 60 80 30 40
0.375 9.5 300 500 60 80 30
0.393 10.0 30 50 20 20
0.472 12.0   50
0.500 12.7
0.625 15.88
0.750 19.05
  1. A fenti javasolt nyomáshatárok 20°C-on értendők. A Spectite® átvezetéseket úgy terveztük, hogy hatékony tömítést biztosítsanak az átmenő elemeken és meggátolják azokat a nyomás és vákuum okozta mozgástól. Javasolt beépítési gyakorlat az elemek további mechanikus rögzítése, ha a nyomáskülönbség meghaladja az átmenő vezetőnyomás értékének 50%-át 20°C-on. A hőmérséklet növekedése a maximális nyomáshatár csökkenését eredményezheti. A megadott nyomáshatárok tájékoztató jellegűek, a felhasználó mérlegelésén múlik, hogy megfelelnek-e a konkrét felhasználási feladatra.
  2. Ezektől eltérő menetkialakításra lehetőség van.
  3. Az általános ipari felhasználáskor leggyakrabban előforduló elemátmérőket tüntettük fel. Lehetőség van az adott szerelvényméretre vonatkozó legkisebb és legnagyobb elemátmérők közötti bármilyen furatátmérő elkészítésére.
2-ás Méret (1/4" vagy azzal egyenértékű Menet) 3-ás Méret (1/2" vagy azzal egyenértékű Menet) 4-ás Méret (3/4" vagy azzal egyenértékű Menet)

5-ás Méret (1" vagy azzal egyenértékű Menet)   Hézagméretek az osztott belső részekhez
Test Mérete Max. Hézag Mérete
2-ás Méret (1/4") 8.2mm Ø
3-ás Méret (1/2") 12.2mm Ø
4-ás Méret (3/4") 20.2mm Ø
5-ás Méret (1") 25.6mm Ø

Figyelem: A teljes hossz kissé eltérhet a használt tömítőanyagtól és a cső méretétől függően.
