PF Sorozat Vákuumos és Nagynyomású Tömített Átvezetők Egy Érzékelőhöz
Tanácsra van szüksége az
Átvezető kiválasztásához?
Lépjen kapcsolatba mérnökeink egyikével a
06-1-421-5133-as telefonszámon, vagy küldjön nekü emailt

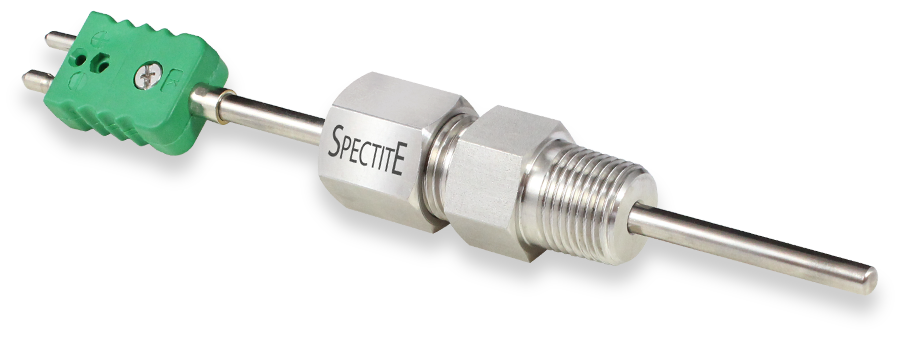

Ezek az egyéni szerelvények egy darab érzékelő vagy cső megfelelő tömítettséggel történő beépítésére szolgálnak.
Általában köpenyhőelemek, ellenállás-hőmérők, csövek esetében használják.
A PF sorozat 0,5mm és 25,4mm közti átmérőjű elemek tömítésére alkalmas. A szerelvényház hatféle (0...5) foglalattal kérhető: 1/16”, 1/8”, 1/4”, 1/2”, 3/4” és 1", mind BSPT (kúpos csőmenet / DIN 2999 „R” menet), vagy NPT menettel, de akár ISO, SAE és UNF menettel is.
Spectite® szerelvények könnyen össze- és beszerelhetők. Az áthaladó elem(ek) könnyen pozícionálhatók, eltávolíthatóak és kicserélhetőek, ha a szerelvény nincs nyomás alatt.
- Érzékelők, szondák, kisebb csövek és más hasonló elemek tömítésére
- Az elem bemerülési hossza könnyedén beállítható
- Hat szerelvénytest méret
- 0,5mm és 25,4mm közti átmérőjű elemekhez alkalmazható
- Használati nyomástartomány: vákuumtól egészen 700 bar-ig
- Hőmérséklet-tartomány: -200°C... +870°C

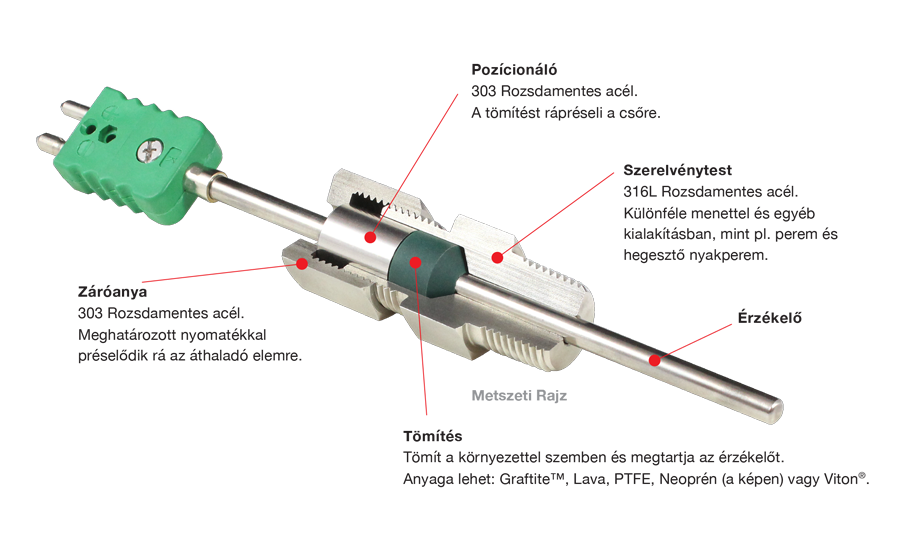

- 316L Rozsdamentes acél érintkező részek (lásd Metszeti Rajz)
- Ötféle tömítőanyag választható
- Újrahasználható fitting (tömítés függvénye)
- Újrahasználható és cserélhető belső alkatrészek
- ATEX / IECEx tanúsítvánnyal ellátott verzióban is. További információkért, kérjük vegye fel velünk a kapcsolatot
| A Kialakítás | B Kialakítás | Hegeszthető Nyakperem | Peremek |
|---|---|---|---|
 |
 |
 |
 |
| Standard Fitting egy menetes folyamatcsatlakozással. | Lehetővé teszi hogy a szerelvényt a folyamatunk ellentétes oldalán menetesen rögzítsük pl. csatlakozófejhez vagy csőbe. | Menet nélkül is szállíthatjuk, hegesztéssel történő állandó beépítéshez. A rendelési kódban a menetméretnél a 'WELD' szót kérjük feltüntetni. | A beszereléshez illesztő karimához való csatlakoztatáshoz, see Perem Részletei s for details of the flanges available as standard. |
| 0-ás Méret (1/16" vagy azzal egyenértékű Menet) | 1-ás Méret (1/8" vagy azzal egyenértékű Menet) | 2-ás Méret (1/4" vagy azzal egyenértékű Menet) | |||
|---|---|---|---|---|---|
| Standard Menet Méretek | Max. Csőátmérő | Standard Menet Méretek | Max. Csőátmérő | Standard Menet Méretek | Max. Csőátmérő |
| 1/16" BSPT, 1/16" BSPP, 1/16" NPT | 3.2mm | 1/8" BSPT, 1/8" BSPP, 1/8" NPT | 4.76mm | 1/4" BSPT, 1/4" BSPP, 1/4" NPT | 6.35mm |
| Alternatív Menet Méretek | Max. Csőátmérő | Alternatív Menet Méretek | Max. Csőátmérő | Alternatív Menet Méretek | Max. Csőátmérő |
| M4x0.7, 1/4" SAE-20, 1/4" UNF-28 | 2.0mm | M8x1.0, 3/8" UNF-24 | 4.76mm | M10x1.0, 7/16" UNF-20 | 6.35mm |
| M5x0.8 | 2.0mm | M10x1.0, 7/16" UNF-24 | 4.76mm | M12x1.5, 1/2" UNF-20 | 6.35mm |
| M6x1.0 | 3.0mm | ||||
| 3-ás Méret (1/2" vagy azzal egyenértékű Menet) | 4-ás Méret (3/4" vagy azzal egyenértékű Menet) | 5-ás Méret (1" vagy azzal egyenértékű Menet) | |||
| Standard Menet Méretek | Max. Csőátmérő | Standard Menet Méretek | Max. Csőátmérő | Standard Menet Méretek | Max. Csőátmérő |
| 1/2" BSPT, 1/2" BSPP, 1/2" NPT | 10.0mm | 3/4" BSPT, 3/4" BSPP, 3/4" NPT | 19.05mm | 1" BSPT, 1" BSPP, 1" NPT | 25.4mm |
| Alternatív Menet Méretek | Max. Csőátmérő | Alternatív Menet Méretek | Max. Csőátmérő | Alternatív Menet Méretek | Max. Csőátmérő |
| 3/8" BSPT, 3/8" BSPP, 3/8" NPT | 10.0mm | M22x1.5, 3/4" SAE-16, 7/8" UNF-14 | 19.05mm | M27x2.0, 1+3/16" SAE-12, 1" UNF-14 | 25.4mm |
| M14x1.5, 7/16" SAE-20, 9/16" UNF-18 | 10.0mm | M24x2.0, 7/8" SAE-14, 1" UNF-14 | 19.05mm | M33x2.0, 1+5/8" SAE-12, 1+1/8" UNF-14 | 25.4mm |
| M16x1.5, 1/2" SAE-20, 5/8" UNF-18 | 10.0mm | ||||
| M20x1.5, 9/16" SAE-24, 3/4" UNF-16 | 10.0mm | ||||
| Tömítőanyag | Kód | Szín | Illusztráció | Üzemi hőmérséklet-tartomány | Újrahasználható | Anyagjellemzők |
|---|---|---|---|---|---|---|
| Neoprén | N | Zöld |  |
-40°C... +90°C | Yes | Kloroprén polimerizációjával előállított szintetikus gumi. A polimer rugalmas tulajdonságait a vulkanizálás javítja. Sokkal jobban ellenáll a hőnek, a fénynek, az oxidációnak és a petróleumnak, mint a közönséges gumi. |
| Viton® | V | Barna |  |
-40°C... +225°C (átmenetileg +285°C-ig is) |
Yes | Fluoroelasztomer. Ellenáll a szénhidrogéneknek, korrózióképző vegyszereknek és petróleumnak. Ellenáll az olajnak, oldószernek, folyadékoknak és az ipari maróanyagoknak. Mechanikai jellemzőit magas hőmérsékleten is megtartja. |
| PTFE | T | Fehér |  |
-200°C... +250°C | Yes | Politetrafluóretilén. FDA által (Title 21-CFR 17. 1550) és Pharmacopoeia Class VI. által jóvűáhagyva. Sima, nem nedvesedő, hidrofób felülettel rendelkezik, amelyek ellenállnak a biofilm felhalmozódásának és a szilárd anyagok közül a legalacsonyabb súrlódási tényezővel bír. Hőátadó képessége rossz. |
| Graftite™ | G | Szürke/Fekete |  |
-200°C... +550°C (+870°C-ig redukáló közegben) |
No | 98%-os tisztaságú grafit. Gázok és folyadékok számára áthatolhatatlan. Nedves közegben is használható és felülete nem válik 'nedvessé' olvadt fémek vagy sók hatására. Azbesztmentes. Nem jellemző rá az elöregedés és ridegség. Jól ellenáll a hősokknak. Elektromosan vezető anyag. |
| Lava | L | Kőszürke |  |
-200°C... +870°C | No | Természetes magnézium-szilikát (szappankő, szteatit vagy kőzettalkum). Összenyomva porrá törik. Nedvszívó. Porózus könnyű gázok számára. Nem alkalmas folyékony közegekhez és a legtöbb vákuumos alkalmazáshoz. |
| A Kialakítás | Leírás | B Kialakítás | Leírás |
|---|---|---|---|
 STANDARD |
Standard Fitting egy menetes folyamatcsatlakozással. |  |
Standard Fitting B Kialakítású menetes záróanyával védőcsőbe/csatlakozófejbe vagy tokozatba való csatlakozáshoz. A menet a folyamatcsatlakozással megegyező, hacsak másképp nincs megadva. Eltérő menet igénye esetén a ‘B’ betű után kérjük megadni, pl.: Ha B anya hegesztő peremmel együtt van, akkor a menetet kérjük megadni. |
| Kialakítás | Példa | Rendelési Kód | Maximális Szerelvénytest | Külső Átmérő | Vastagság |
|---|---|---|---|---|---|
| KF PEREM |  |
KF16 | 2-ás Méret | 30mm | 5.08mm |
| KF25 | 3-ás Méret | 40mm | 5.08mm | ||
| KF40 | 5-ás Méret | 55mm | 5.08mm | ||
| KF50 | 5-ás Méret | 75mm | 5.08mm | ||
| CF PEREM | |
DN16CF | 3-ás Méret | 33.8mm | 7.6mm |
| DN25CF | 4-ás Méret | 54.0mm | 11.9mm | ||
| DN35-40CF | 5-ás Méret | 69.9mm | 12.7mm | ||
| DN50CF | 5-ás Méret | 85.7mm | 16.0mm | ||
| DN63CF | 5-ás Méret | 114.3mm | 17.3mm |
A CF peremek nem forgatható (rögzített) típusúak, és megfelelnek az ISO3669-2017 szabványnak.
A KF peremek kompatibilisek az ISO 2861 szabvány előírásaival.
Kérésre sok más típusú karima is elérhető (DIN, JIS, ANSI stb.), részletekért forduljon a TC Kft.-hez
Test Mérete, Szerelvénytest Méret, Nyomáshatár 1 és elérhető Furatátmérők BSPT, BSPP és NPT Menetekhez2
| Test Mérete | 0-ás Méret (1/16") | 1-ás Méret (1/8") | 2-ás Méret (1/4") | 3-ás Méret (1/2") | 4-ás Méret (3/4") | 5-ás Méret (1") | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tömítés | |||||||||||||||||||||||||||
| G | L | T | G | L | N | T | V | G | L | N | T | V | G | L | N | T | V | G | L | T | V | G | L | T | V | ||
| Elem mérete (átm.)3 | A maximális nyomáshatár (bar 20°C-on ) minden tömítési anyaghoz és elemmérethez fel van tüntetve1. A megadott nyomáshatárok tájékoztató jellegűek, a felhasználó mérlegelésén múlik, hogy megfelelnek-e a konkrét felhasználási feladatra. |
||||||||||||||||||||||||||
| coll | mm | ||||||||||||||||||||||||||
| 0.020 | 0.5 | 650 | 550 | 200 | 450 | 550 | 350 | 200 | 350 | ||||||||||||||||||
| 0.032 | 0.8 | ||||||||||||||||||||||||||
| 0.040 | 1.0 | 550 | 700 | 350 | 500 | 700 | |||||||||||||||||||||
| 0.059 | 1.5 | 150 | 150 | 150 | 500 | ||||||||||||||||||||||
| 0.062 | 1.59 | ||||||||||||||||||||||||||
| 0.080 | 2.0 | 450 | 100 | 400 | 450 | 100 | 100 | 550 | 700 | 200 | 200 | ||||||||||||||||
| 0.118 | 3.0 | 550 | 700 | 200 | 200 | 550 | |||||||||||||||||||||
| 0.125 | 3.2 | ||||||||||||||||||||||||||
| 0.157 | 4.0 | 350 | 80 | 550 | 125 | ||||||||||||||||||||||
| 0.177 | 4.5 | ||||||||||||||||||||||||||
| 0.187 | 4.76 | ||||||||||||||||||||||||||
| 0.236 | 6.0 | 450 | 80 | 550 | 500 | 100 | 400 | 400 | 150 | 55 | 150 | ||||||||||||||||
| 0.250 | 6.35 | ||||||||||||||||||||||||||
| 0.312 | 8.0 | 150 | 150 | 450 | 350 | 400 | 250 | ||||||||||||||||||||
| 0.375 | 9.5 | 200 | |||||||||||||||||||||||||
| 0.393 | 10.0 | 80 | 100 | 350 | |||||||||||||||||||||||
| 0.472 | 12.0 | 300 | 75 | 200 | 45 | 40 | |||||||||||||||||||||
| 0.500 | 12.7 | ||||||||||||||||||||||||||
| 0.625 | 15.88 | 200 | 300 | 150 | 100 | 20 | |||||||||||||||||||||
| 0.750 | 19.05 | 30 | |||||||||||||||||||||||||
| 0.839 | 21.3 | ||||||||||||||||||||||||||
| 1.00 | 25.4 | ||||||||||||||||||||||||||
- A fenti javasolt nyomáshatárok 20°C-on értendők. A Spectite® átvezetéseket úgy terveztük, hogy hatékony tömítést biztosítsanak az átmenő elemeken és meggátolják azokat a nyomás és vákuum okozta mozgástól. Javasolt beépítési gyakorlat az elemek további mechanikus rögzítése, ha a nyomáskülönbség meghaladja az átmenő vezetőnyomás értékének 50%-át 20°C-on. A hőmérséklet növekedése a maximális nyomáshatár csökkenését eredményezheti. A megadott nyomáshatárok tájékoztató jellegűek, a felhasználó mérlegelésén múlik, hogy megfelelnek-e a konkrét felhasználási feladatra.
- Ezektől eltérő menetkialakításra lehetőség van.
- Az általános ipari felhasználáskor leggyakrabban előforduló elemátmérőket tüntettük fel. Lehetőség van az adott szerelvényméretre vonatkozó legkisebb és legnagyobb elemátmérők közötti bármilyen furatátmérő elkészítésére.

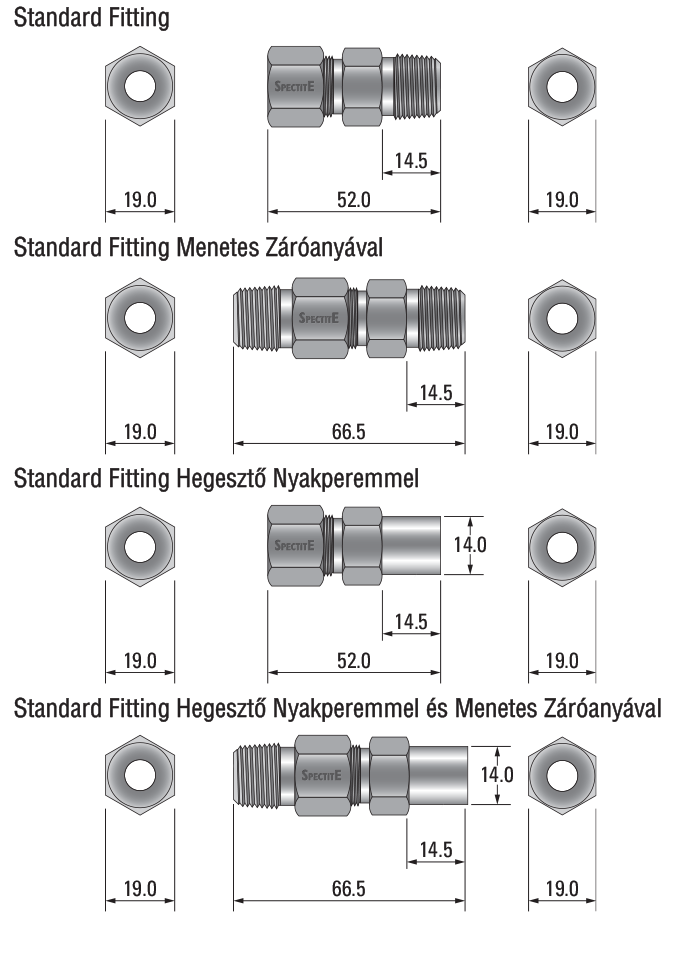

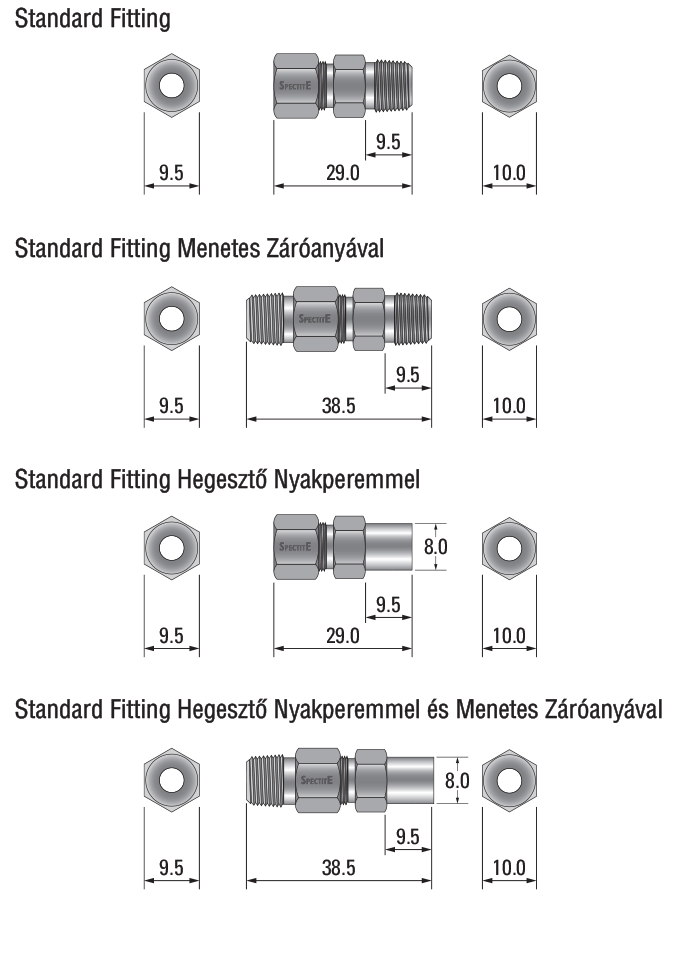

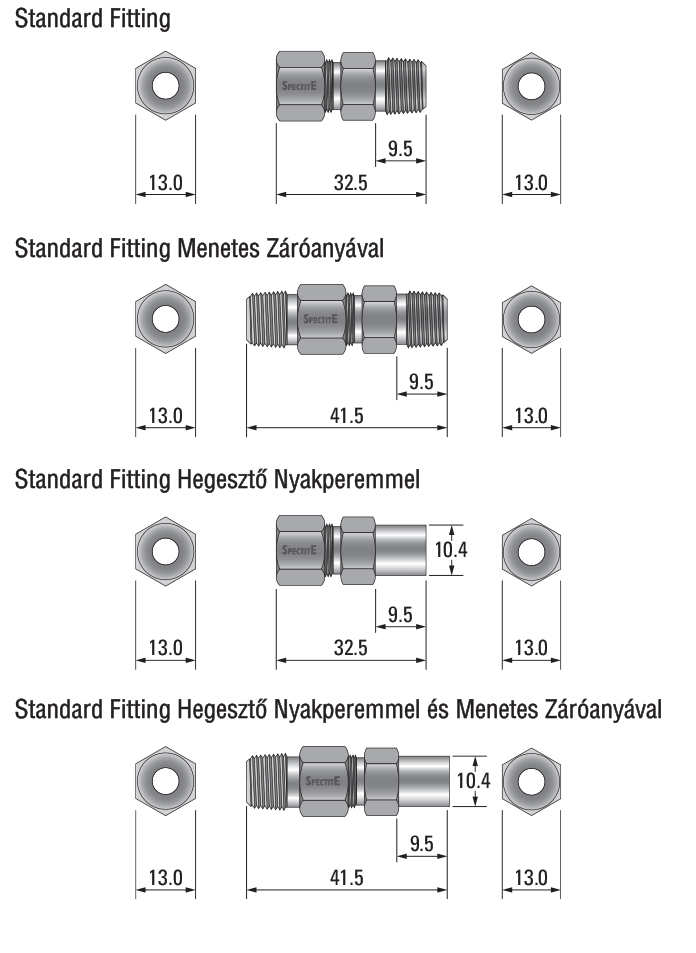

| 0-ás Méret (1/16" vagy azzal egyenértékű Menet) | 1-ás Méret (1/8" vagy azzal egyenértékű Menet) | 2-ás Méret (1/4" vagy azzal egyenértékű Menet) | |
|---|---|---|---|
 |
 |
 |
|

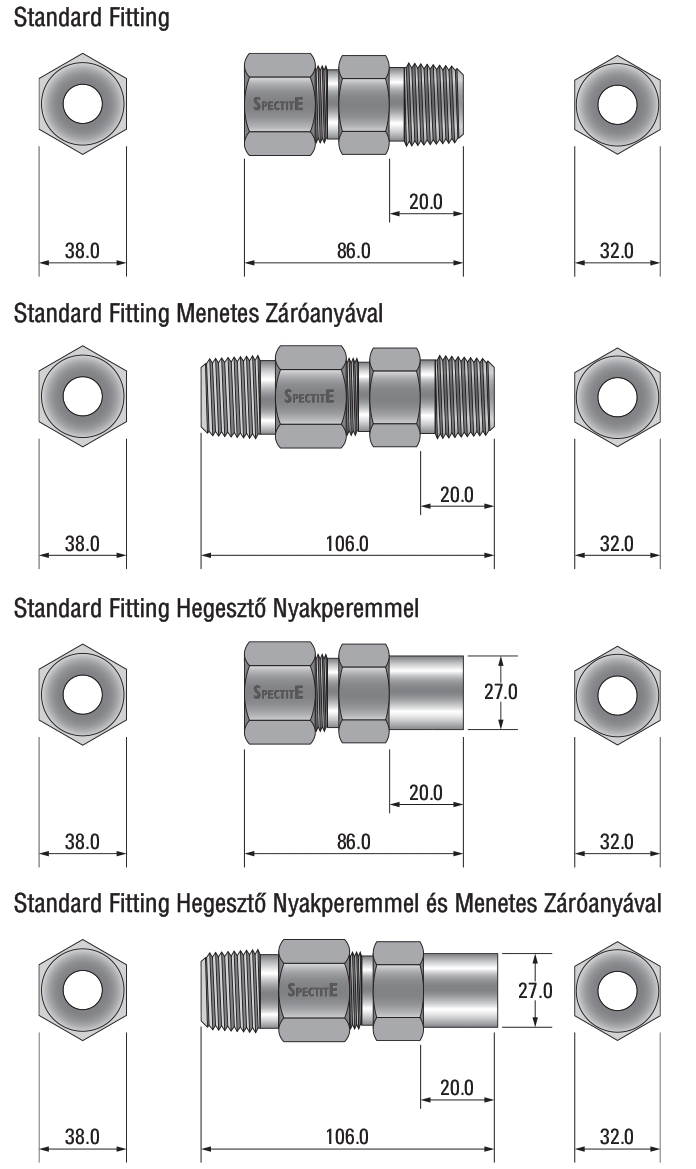

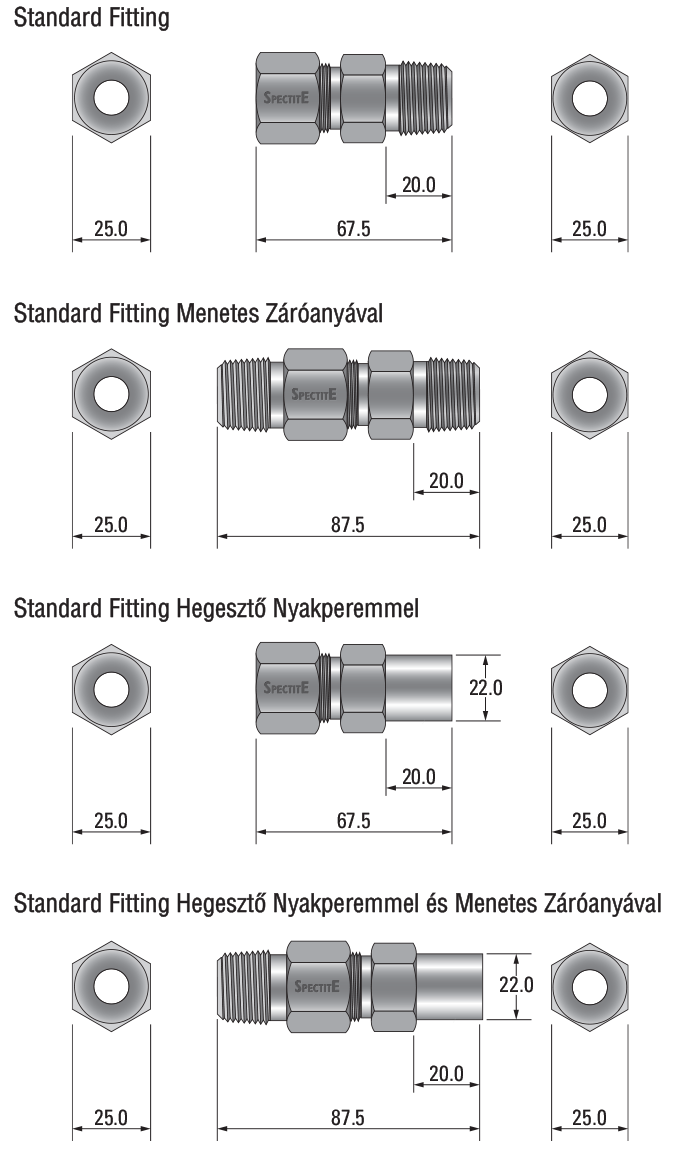

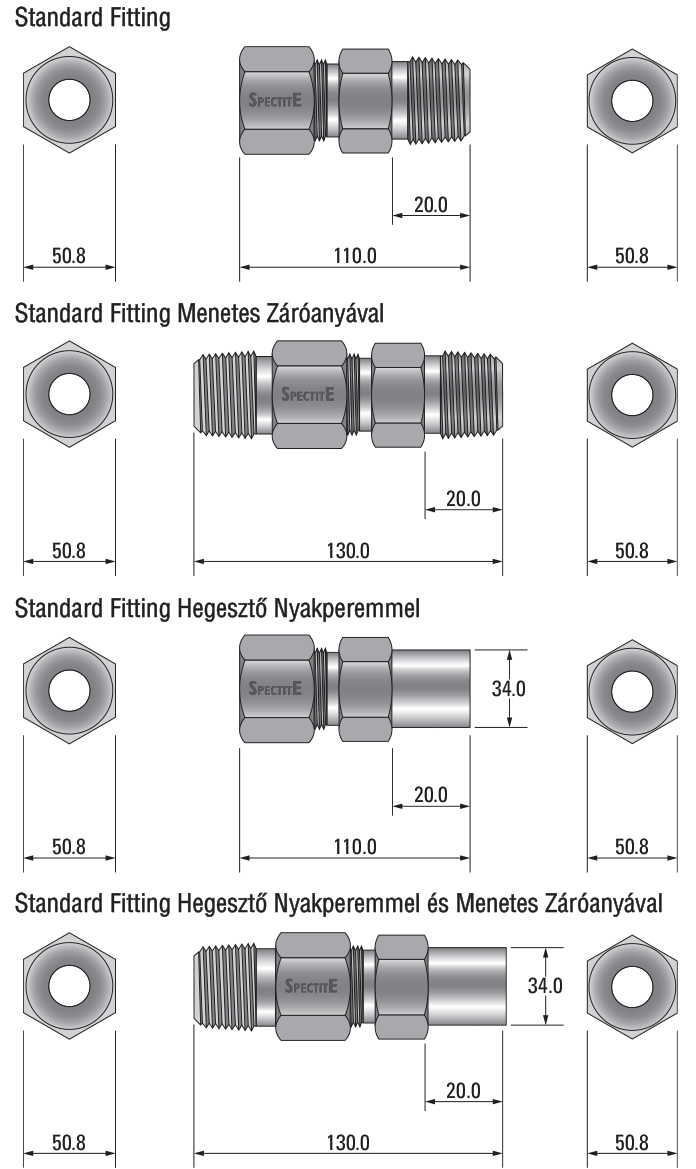

| 3-ás Méret (1/2" vagy azzal egyenértékű Menet) | 4-ás Méret (3/4" vagy azzal egyenértékű Menet) | 5-ás Méret (1" vagy azzal egyenértékű Menet) | |
 |
 |
 |
|
Figyelem: A teljes hossz kissé eltérhet a használt tömítőanyagtól és a cső méretétől függően.
