PF Sorozat gy Érzékelős Vákuumos és Nagynyomású Átvezetők Hegeszthető Nyakperemmel

Tanácsra van szüksége az
Átvezető kiválasztásához?

Lépjen kapcsolatba mérnökeink egyikével a
06-1-421-5133-as telefonszámon, vagy küldjön nekü emailt

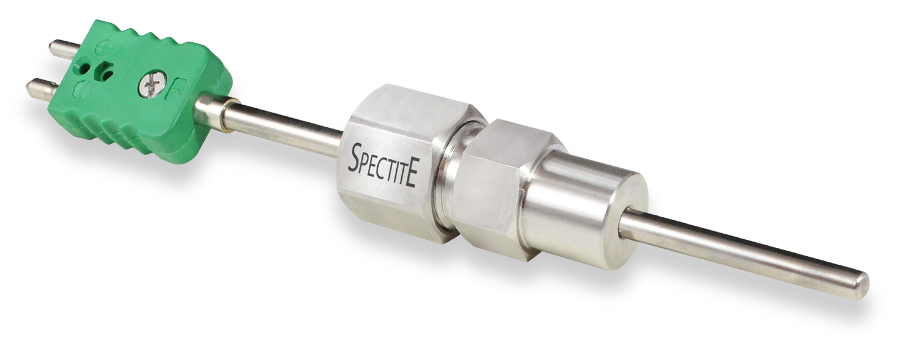

Ezek az egyéni szerelvények egy darab érzékelő vagy cső megfelelő tömítettséggel történő beépítésére szolgálnak.

Általában köpenyhőelemek, ellenállás-hőmérők, csövek esetében használják.

A PF Sorozat szerelvényei 0,5mm és 25,4mm közti elemek átvezetésére alkalmasak. Hatféle méretben (0-tól 5-ig) kaphatók, amelyek mindegyike rendelkezhet hegesztett nyakkal a folyamatba hegesztéssel történő állandó beépítéshez.

Spectite® szerelvények könnyen össze- és beszerelhetők. Az áthaladó elem(ek) könnyen pozícionálhatók, eltávolíthatóak és kicserélhetőek, ha a szerelvény nincs nyomás alatt.

  • Érzékelők, szondák, kisebb csövek és más hasonló elemek tömítésére
  • Az elem bemerülési hossza könnyedén beállítható
  • Hat szerelvénytest méret
  • 0,5mm és 25,4mm közti átmérőjű elemekhez alkalmazható
  • Használati nyomástartomány: vákuumtól egészen 700 bar-ig
  • Hőmérséklet-tartomány: -200°C... +870°C
  • 316L Rozsdamentes acél érintkező részek (lásd Metszeti Rajz)
  • Ötféle tömítőanyag választható
  • Újrahasználható fitting (tömítés függvénye)
  • Újrahasználható és cserélhető belső alkatrészek
  • ATEX / IECEx tanúsítvánnyal ellátott verzióban is. További információkért, kérjük vegye fel velünk a kapcsolatot
A Kialakítás B Kialakítás Peremek
Standard Fitting egy menetes folyamatcsatlakozással. Lehetővé teszi hogy a szerelvényt a folyamatunk ellentétes oldalán menetesen rögzítsük pl. csatlakozófejhez vagy csőbe. A beszereléshez illesztő karimához való csatlakoztatáshoz, see Perem Részletei s for details of the flanges available as standard.
0-ás Méret (1/16" vagy azzal egyenértékű Menet) 1-ás Méret (1/8" vagy azzal egyenértékű Menet) 2-ás Méret (1/4" vagy azzal egyenértékű Menet)
Max. Csőátmérő Max. Csőátmérő Max. Csőátmérő
3.2mm 4.76mm 6.35mm

3-ás Méret (1/2" vagy azzal egyenértékű Menet) 4-ás Méret (3/4" vagy azzal egyenértékű Menet) 5-ás Méret (1" vagy azzal egyenértékű Menet)
Max. Csőátmérő Max. Csőátmérő Max. Csőátmérő
10.0mm 19.05mm 25.4mm

Tömítőanyag Kód Szín Illusztráció Üzemi hőmérséklet-tartomány Újrahasználható Anyagjellemzők
Neoprén N Zöld -40°C... +90°C Yes Kloroprén polimerizációjával előállított szintetikus gumi. A polimer rugalmas tulajdonságait a vulkanizálás javítja. Sokkal jobban ellenáll a hőnek, a fénynek, az oxidációnak és a petróleumnak, mint a közönséges gumi.
Viton® V Barna -40°C... +225°C
(átmenetileg +285°C-ig is)		 Yes

Fluoroelasztomer. Ellenáll a szénhidrogéneknek, korrózióképző vegyszereknek és petróleumnak. Ellenáll az olajnak, oldószernek, folyadékoknak és az ipari maróanyagoknak. Mechanikai jellemzőit magas hőmérsékleten is megtartja.
PTFE T Fehér -200°C... +250°C Yes Politetrafluóretilén. FDA által (Title 21-CFR 17. 1550) és Pharmacopoeia Class VI. által jóvűáhagyva. Sima, nem nedvesedő, hidrofób felülettel rendelkezik, amelyek ellenállnak a biofilm felhalmozódásának és a szilárd anyagok közül a legalacsonyabb súrlódási tényezővel bír. Hőátadó képessége rossz.
Graftite™ G Szürke/Fekete -200°C... +550°C
(+870°C-ig redukáló közegben)		 No 98%-os tisztaságú grafit. Gázok és folyadékok számára áthatolhatatlan. Nedves közegben is használható és felülete nem válik 'nedvessé' olvadt fémek vagy sók hatására. Azbesztmentes. Nem jellemző rá az elöregedés és ridegség. Jól ellenáll a hősokknak. Elektromosan vezető anyag.
Lava L Kőszürke -200°C... +870°C No

Természetes magnézium-szilikát (szappankő, szteatit vagy kőzettalkum). Összenyomva porrá törik. Nedvszívó. Porózus könnyű gázok számára. Nem alkalmas folyékony közegekhez és a legtöbb vákuumos alkalmazáshoz.

Egyéb tömítő anyagok is kaphatóak. Kérjük, hívjon minket és mi segítünk kiválasztani az Önnek megfelelő tömítést.
A Kialakítás Leírás B Kialakítás Leírás

STANDARD 		Standard Fitting egy menetes folyamatcsatlakozással.

Standard csatlakozó B típusú menetes toldóval védőcső/csatlakozófej vagy tokozat csatlakozáshoz

A toldás menetformáját a rendelési kódban a 'B' után kell megadni, például:
PF1 - WELD - 1.5 - G - B - 1/8" BSPT
Kialakítás Példa Rendelési Kód Maximális Szerelvénytest Külső Átmérő Vastagság
KF PEREM KF16 2-ás Méret 30mm 5.08mm
KF25 3-ás Méret 40mm 5.08mm
KF40 5-ás Méret 55mm 5.08mm
KF50 5-ás Méret 75mm 5.08mm
CF PEREM DN16CF 3-ás Méret 33.8mm 7.6mm
DN25CF 4-ás Méret 54.0mm 11.9mm
DN35-40CF 5-ás Méret 69.9mm 12.7mm
DN50CF 5-ás Méret 85.7mm 16.0mm
DN63CF 5-ás Méret 114.3mm 17.3mm
Az összes perem 304L rozsdamentes acélból készül alapból. Higiéniai és élelmiszeripari karimák is kaphatók – további részletekért forduljon hozzánk.
A CF peremek nem forgatható (rögzített) típusúak, és megfelelnek az ISO3669-2017 szabványnak.
A KF peremek kompatibilisek az ISO 2861 szabvány előírásaival.
Kérésre sok más típusú karima is elérhető (DIN, JIS, ANSI stb.), részletekért forduljon a TC Kft.-hez

Test Mérete, Szerelvénytest Méret, Nyomáshatár 1 és elérhető Furatátmérők BSPT, BSPP és NPT Menetekhez2

Test Mérete 0-ás Méret (1/16") 1-ás Méret (1/8") 2-ás Méret (1/4") 3-ás Méret (1/2") 4-ás Méret (3/4") 5-ás Méret (1")
Tömítés
G L T G L N T V G L N T V G L N T V G L T V G L T V
Elem mérete (átm.)3 A maximális nyomáshatár (bar 20°C-on ) minden tömítési anyaghoz és elemmérethez fel van tüntetve1.
A megadott nyomáshatárok tájékoztató jellegűek, a felhasználó mérlegelésén múlik, hogy megfelelnek-e a konkrét felhasználási feladatra.
coll mm
0.020 0.5 650 550 200 450 550 350 200 350
0.032 0.8
0.040 1.0 550 700 350 500 700
0.059 1.5 150 150 150 500
0.062 1.59
0.080 2.0 450 100 400 450 100 100 550 700 200 200
0.118 3.0 550 700 200 200 550
0.125 3.2
0.157 4.0   350 80 550 125
0.177 4.5
0.187 4.76
0.236 6.0   450 80 550 500 100 400 400 150 55 150
0.250 6.35
0.312 8.0   150 150 450 350 400 250
0.375 9.5 200
0.393 10.0 80 100 350
0.472 12.0   300 75 200 45 40
0.500 12.7
0.625 15.88 200 300 150 100 20
0.750 19.05 30
0.839 21.3
1.00 25.4
  1. A fenti javasolt nyomáshatárok 20°C-on értendők. A Spectite® átvezetéseket úgy terveztük, hogy hatékony tömítést biztosítsanak az átmenő elemeken és meggátolják azokat a nyomás és vákuum okozta mozgástól. Javasolt beépítési gyakorlat az elemek további mechanikus rögzítése, ha a nyomáskülönbség meghaladja az átmenő vezetőnyomás értékének 50%-át 20°C-on. A hőmérséklet növekedése a maximális nyomáshatár csökkenését eredményezheti. A megadott nyomáshatárok tájékoztató jellegűek, a felhasználó mérlegelésén múlik, hogy megfelelnek-e a konkrét felhasználási feladatra.
  2. Ezektől eltérő menetkialakításra lehetőség van.
  3. Az általános ipari felhasználáskor leggyakrabban előforduló elemátmérőket tüntettük fel. Lehetőség van az adott szerelvényméretre vonatkozó legkisebb és legnagyobb elemátmérők közötti bármilyen furatátmérő elkészítésére.
0-ás Méret (1/16" vagy azzal egyenértékű Menet) 1-ás Méret (1/8" vagy azzal egyenértékű Menet) 2-ás Méret (1/4" vagy azzal egyenértékű Menet)

3-ás Méret (1/2" vagy azzal egyenértékű Menet) 4-ás Méret (3/4" vagy azzal egyenértékű Menet) 5-ás Méret (1" vagy azzal egyenértékű Menet)
Figyelem: A teljes hossz kissé eltérhet a használt tömítőanyagtól és a cső méretétől függően.
