PF Sorozat Peremes, Vákuumos és Nagynyomású Tömített Átvezetők Egy Érzékelőhöz
Tanácsra van szüksége az
Átvezető kiválasztásához?
Lépjen kapcsolatba mérnökeink egyikével a
06-1-421-5133-as telefonszámon, vagy küldjön nekü emailt
Ezek a peremes átvezetők egyedi elemek, általában érzékelők, szondák vagy csövek tömítésére szolgálnak, ahol azok nyomás- vagy környezeti határfelületen haladnak át.
Alapfelszereltségként 304L rozsdamentes acél KF vagy CF karimával szállítjuk. A KF karimák kompatibilisek az ISO 2861 szabvánnyal, míg a CF karimák nem forgatható, rögzített karimák, amelyek megfelelnek az ISO3669-2017 szabványnak. Higiénikus és élelmiszeripari minőségű karimák, valamint egyéb típusok, például DIN, JIS, ANSI stb. is kaphatók - kérjük, vegye fel velünk a kapcsolatot a részletekért.
Általában köpenyhőelemek, ellenállás-hőmérők, csövek tömítésére használják, amikor azok áthaladnak a folyamat burkolatán, használhatóak 0,5mm és 25,4mm átmérő közötti elemek tömített átvezetésére.
Spectite® szerelvények könnyen össze- és beszerelhetők. Az áthaladó elem(ek) könnyen pozícionálhatók, eltávolíthatóak és kicserélhetőek, ha a szerelvény nincs nyomás alatt.
- Érzékelők, szondák, kisebb csövek és más hasonló elemek tömítésére
- Az elem bemerülési hossza könnyedén beállítható
- KF vagy CF peremek választhatóak
- 0,5mm és 25,4mm közti átmérőjű elemekhez alkalmazható
- Használati nyomástartomány: vákuumtól egészen 700 bar-ig
- Hőmérséklet-tartomány: -200°C... +870°C

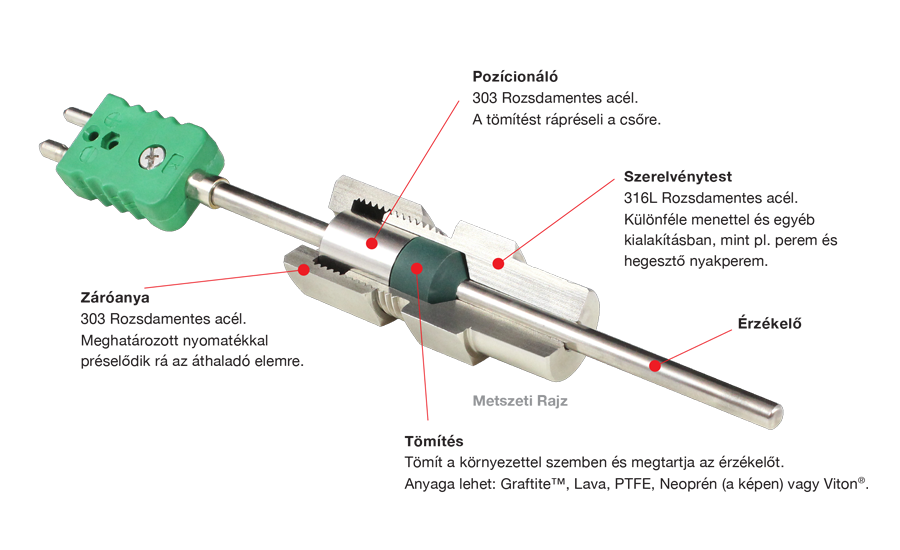

- 316L Rozsdamentes acél érintkező részek (lásd Metszeti Rajz)
- Ötféle tömítőanyag választható
- Újrahasználható fitting (tömítés függvénye)
- Újrahasználható és cserélhető belső alkatrészek
- ATEX / IECEx tanúsítvánnyal ellátott verzióban is. További információkért, kérjük vegye fel velünk a kapcsolatot
* A fitting perem nélkül látható.
| A Kialakítás | B Kialakítás |
|---|---|
 |
 |
| Standard Fitting egy menetes folyamatcsatlakozással. | Lehetővé teszi hogy a szerelvényt a folyamatunk ellentétes oldalán menetesen rögzítsük pl. csatlakozófejhez vagy csőbe. |
| 0-ás Méret (1/16" vagy azzal egyenértékű Menet) | 1-ás Méret (1/8" vagy azzal egyenértékű Menet) | 2-ás Méret (1/4" vagy azzal egyenértékű Menet) |
|---|---|---|
| Max. Csőátmérő | Max. Csőátmérő | Max. Csőátmérő |
| 3.2mm | 4.76mm | 6.35mm |
| 3-ás Méret (1/2" vagy azzal egyenértékű Menet) | 4-ás Méret (3/4" vagy azzal egyenértékű Menet) | 5-ás Méret (1" vagy azzal egyenértékű Menet) |
| Max. Csőátmérő | Max. Csőátmérő | Max. Csőátmérő |
| 10.0mm | 19.05mm | 25.4mm |
| Tömítőanyag | Kód | Szín | Illusztráció | Üzemi hőmérséklet-tartomány | Újrahasználható | Anyagjellemzők |
|---|---|---|---|---|---|---|

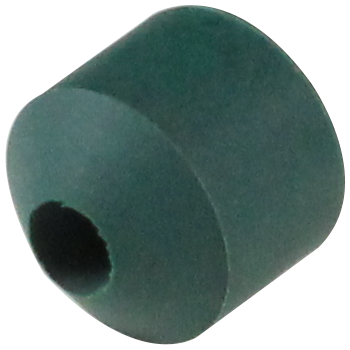

| Neoprén | N | Zöld |  |
-40°C... +90°C | Yes | Kloroprén polimerizációjával előállított szintetikus gumi. A polimer rugalmas tulajdonságait a vulkanizálás javítja. Sokkal jobban ellenáll a hőnek, a fénynek, az oxidációnak és a petróleumnak, mint a közönséges gumi. |

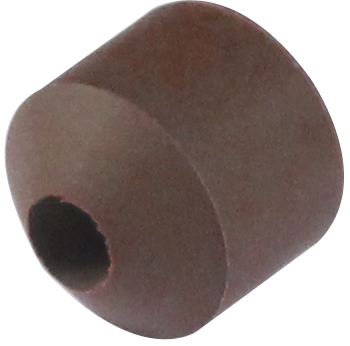

| Viton® | V | Barna |  |
-40°C... +225°C (átmenetileg +285°C-ig is) |
Yes | Fluoroelasztomer. Ellenáll a szénhidrogéneknek, korrózióképző vegyszereknek és petróleumnak. Ellenáll az olajnak, oldószernek, folyadékoknak és az ipari maróanyagoknak. Mechanikai jellemzőit magas hőmérsékleten is megtartja. |

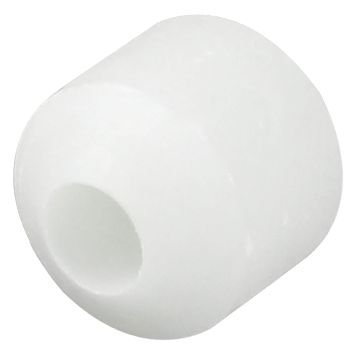

| PTFE | T | Fehér |  |
-200°C... +250°C | Yes | Politetrafluóretilén. FDA által (Title 21-CFR 17. 1550) és Pharmacopoeia Class VI. által jóvűáhagyva. Sima, nem nedvesedő, hidrofób felülettel rendelkezik, amelyek ellenállnak a biofilm felhalmozódásának és a szilárd anyagok közül a legalacsonyabb súrlódási tényezővel bír. Hőátadó képessége rossz. |

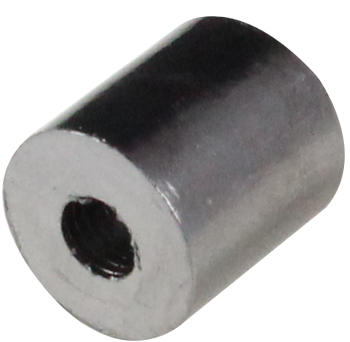

| Graftite™ | G | Szürke/Fekete |  |
-200°C... +550°C (+870°C-ig redukáló közegben) |
No | 98%-os tisztaságú grafit. Gázok és folyadékok számára áthatolhatatlan. Nedves közegben is használható és felülete nem válik 'nedvessé' olvadt fémek vagy sók hatására. Azbesztmentes. Nem jellemző rá az elöregedés és ridegség. Jól ellenáll a hősokknak. Elektromosan vezető anyag. |

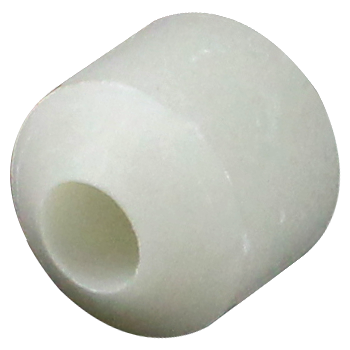

| Lava | L | Kőszürke |  |
-200°C... +870°C | No | Természetes magnézium-szilikát (szappankő, szteatit vagy kőzettalkum). Összenyomva porrá törik. Nedvszívó. Porózus könnyű gázok számára. Nem alkalmas folyékony közegekhez és a legtöbb vákuumos alkalmazáshoz. |
| A Kialakítás | Leírás | B Kialakítás | Leírás |
|---|---|---|---|
 STANDARD |
Standard Fitting egy menetes folyamatcsatlakozással. (Az itt látható szerelvények karima nélküliek.) |
 |

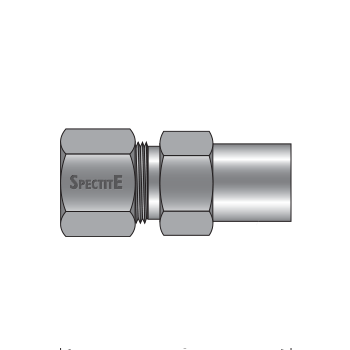

Standard csatlakozó B típusú menetes toldóval védőcső/csatlakozófej vagy tokozat csatlakozáshoz A toldás menetformáját a rendelési kódban a 'B' után kell megadni, például: (Az itt látható szerelvények karima nélküliek.) |

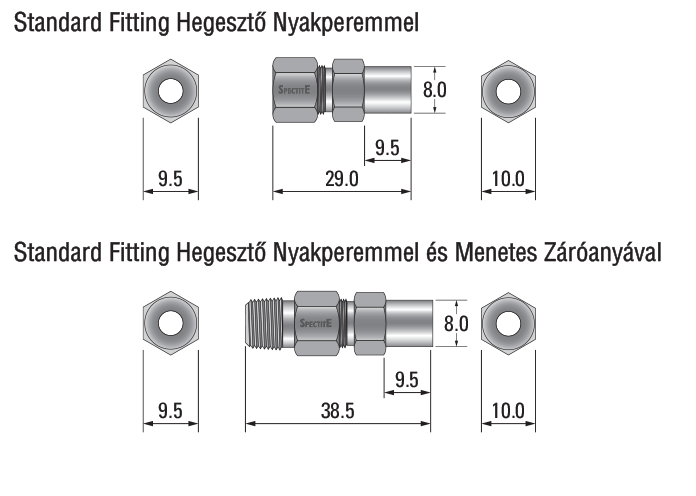

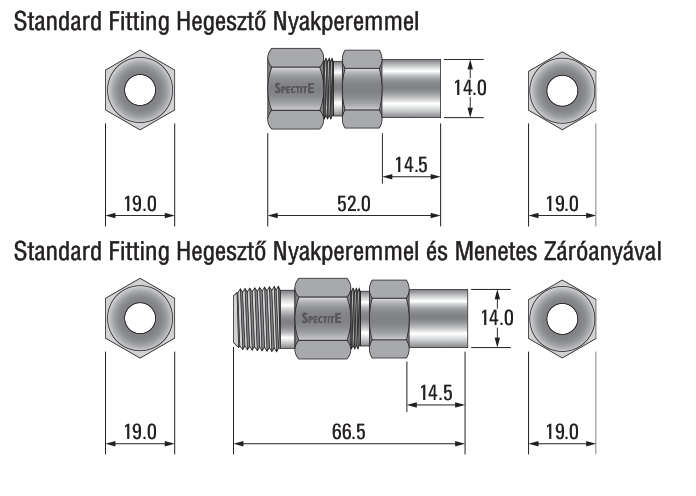

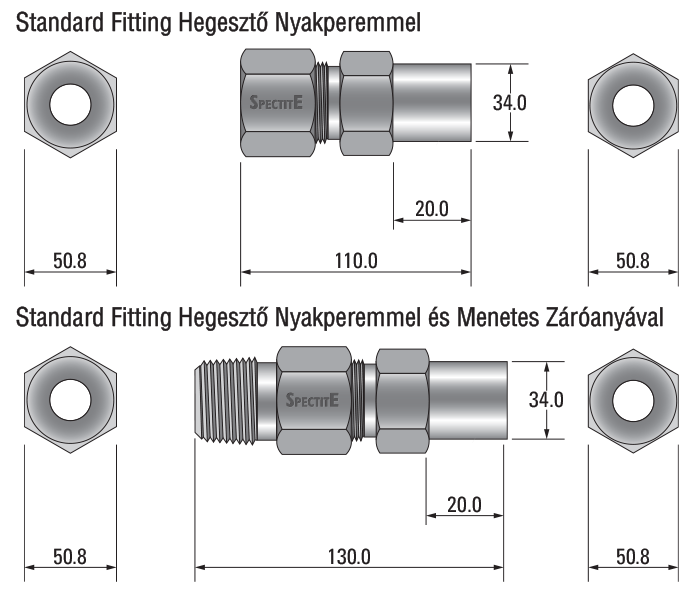

| Kialakítás | Példa | Rendelési Kód | Maximális Szerelvénytest | Külső Átmérő | Vastagság |
|---|---|---|---|---|---|

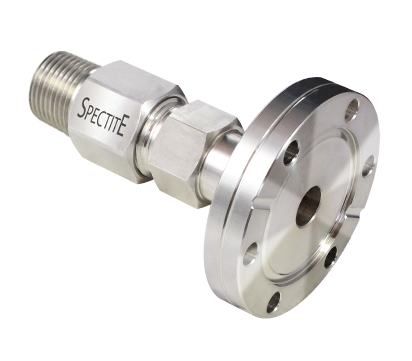

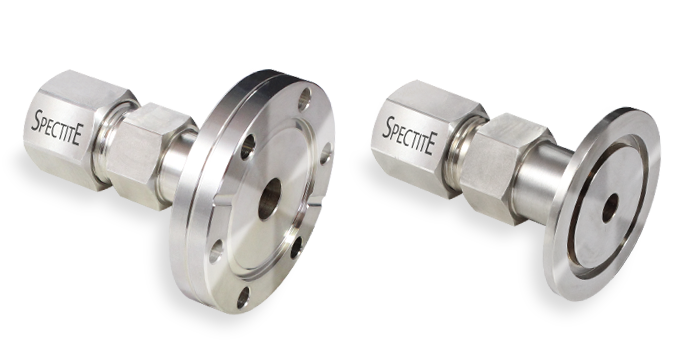

| KF PEREM |  |
KF16 | 2-ás Méret | 30mm | 5.08mm |
| KF25 | 3-ás Méret | 40mm | 5.08mm | ||
| KF40 | 5-ás Méret | 55mm | 5.08mm | ||
| KF50 | 5-ás Méret | 75mm | 5.08mm | ||
| CF PEREM | |
DN16CF | 3-ás Méret | 33.8mm | 7.6mm |
| DN25CF | 4-ás Méret | 54.0mm | 11.9mm | ||
| DN35-40CF | 5-ás Méret | 69.9mm | 12.7mm | ||
| DN50CF | 5-ás Méret | 85.7mm | 16.0mm | ||
| DN63CF | 5-ás Méret | 114.3mm | 17.3mm |
A CF peremek nem forgatható (rögzített) típusúak, és megfelelnek az ISO3669-2017 szabványnak.
A KF peremek kompatibilisek az ISO 2861 szabvány előírásaival.
Kérésre sok más típusú karima is elérhető (DIN, JIS, ANSI stb.), részletekért forduljon a TC Kft.-hez
Test Mérete, Szerelvénytest Méret, Nyomáshatár 1 és elérhető Furatátmérők BSPT, BSPP és NPT Menetekhez2
| Test Mérete | 0-ás Méret (1/16") | 1-ás Méret (1/8") | 2-ás Méret (1/4") | 3-ás Méret (1/2") | 4-ás Méret (3/4") | 5-ás Méret (1") | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tömítés | |||||||||||||||||||||||||||
| G | L | T | G | L | N | T | V | G | L | N | T | V | G | L | N | T | V | G | L | T | V | G | L | T | V | ||
| Elem mérete (átm.)3 | A maximális nyomáshatár (bar 20°C-on ) minden tömítési anyaghoz és elemmérethez fel van tüntetve1. A megadott nyomáshatárok tájékoztató jellegűek, a felhasználó mérlegelésén múlik, hogy megfelelnek-e a konkrét felhasználási feladatra. |
||||||||||||||||||||||||||
| coll | mm | ||||||||||||||||||||||||||
| 0.020 | 0.5 | 650 | 550 | 200 | 450 | 550 | 350 | 200 | 350 | ||||||||||||||||||
| 0.032 | 0.8 | ||||||||||||||||||||||||||
| 0.040 | 1.0 | 550 | 700 | 350 | 500 | 700 | |||||||||||||||||||||
| 0.059 | 1.5 | 150 | 150 | 150 | 500 | ||||||||||||||||||||||
| 0.062 | 1.59 | ||||||||||||||||||||||||||
| 0.080 | 2.0 | 450 | 100 | 400 | 450 | 100 | 100 | 550 | 700 | 200 | 200 | ||||||||||||||||
| 0.118 | 3.0 | 550 | 700 | 200 | 200 | 550 | |||||||||||||||||||||
| 0.125 | 3.2 | ||||||||||||||||||||||||||
| 0.157 | 4.0 | 350 | 80 | 550 | 125 | ||||||||||||||||||||||
| 0.177 | 4.5 | ||||||||||||||||||||||||||
| 0.187 | 4.76 | ||||||||||||||||||||||||||
| 0.236 | 6.0 | 450 | 80 | 550 | 500 | 100 | 400 | 400 | 150 | 55 | 150 | ||||||||||||||||
| 0.250 | 6.35 | ||||||||||||||||||||||||||
| 0.312 | 8.0 | 150 | 150 | 450 | 350 | 400 | 250 | ||||||||||||||||||||
| 0.375 | 9.5 | 200 | |||||||||||||||||||||||||
| 0.393 | 10.0 | 80 | 100 | 350 | |||||||||||||||||||||||
| 0.472 | 12.0 | 300 | 75 | 200 | 45 | 40 | |||||||||||||||||||||
| 0.500 | 12.7 | ||||||||||||||||||||||||||
| 0.625 | 15.88 | 200 | 300 | 150 | 100 | 20 | |||||||||||||||||||||
| 0.750 | 19.05 | 30 | |||||||||||||||||||||||||
| 0.839 | 21.3 | ||||||||||||||||||||||||||
| 1.00 | 25.4 | ||||||||||||||||||||||||||
- A fenti javasolt nyomáshatárok 20°C-on értendők. A Spectite® átvezetéseket úgy terveztük, hogy hatékony tömítést biztosítsanak az átmenő elemeken és meggátolják azokat a nyomás és vákuum okozta mozgástól. Javasolt beépítési gyakorlat az elemek további mechanikus rögzítése, ha a nyomáskülönbség meghaladja az átmenő vezetőnyomás értékének 50%-át 20°C-on. A hőmérséklet növekedése a maximális nyomáshatár csökkenését eredményezheti. A megadott nyomáshatárok tájékoztató jellegűek, a felhasználó mérlegelésén múlik, hogy megfelelnek-e a konkrét felhasználási feladatra.
- Ezektől eltérő menetkialakításra lehetőség van.
- Az általános ipari felhasználáskor leggyakrabban előforduló elemátmérőket tüntettük fel. Lehetőség van az adott szerelvényméretre vonatkozó legkisebb és legnagyobb elemátmérők közötti bármilyen furatátmérő elkészítésére.
| 0-ás Méret (1/16" vagy azzal egyenértékű Menet) | 1-ás Méret (1/8" vagy azzal egyenértékű Menet) | 2-ás Méret (1/4" vagy azzal egyenértékű Menet) |
|---|---|---|
 |
 |
 |
| 3-ás Méret (1/2" vagy azzal egyenértékű Menet) | 4-ás Méret (3/4" vagy azzal egyenértékű Menet) | 5-ás Méret (1" vagy azzal egyenértékű Menet) |
 |
 |
 |
| * Az itt látható szerelvények karima nélküliek. | ||
